การตั้งค่า RUT955 เป็น Modbus Gateway
Configuration Modbus
RTU to TCP
การตั้งค่า RUT955 เป็น Modbus Gateway RTU to TCP โดย Modbus เป็นโปรโตคอลยอดนิยมที่ใช้กันอย่างกว้างขวาง และเป็นมาตรฐานในในวงการอุตสาหกรรม สำหรับการถ่ายโอนข้อมูลแบบ on/off และแบบอนาลอก ให้ระบบทำงานอย่างไม่สะดุด

Modbus Gateway
Configuration
การตั้งค่า RUT955 เป็น Modbus Gateway
เชื่อมต่อ Modbus Device เข้ากับ port Serial ของ RUT Device

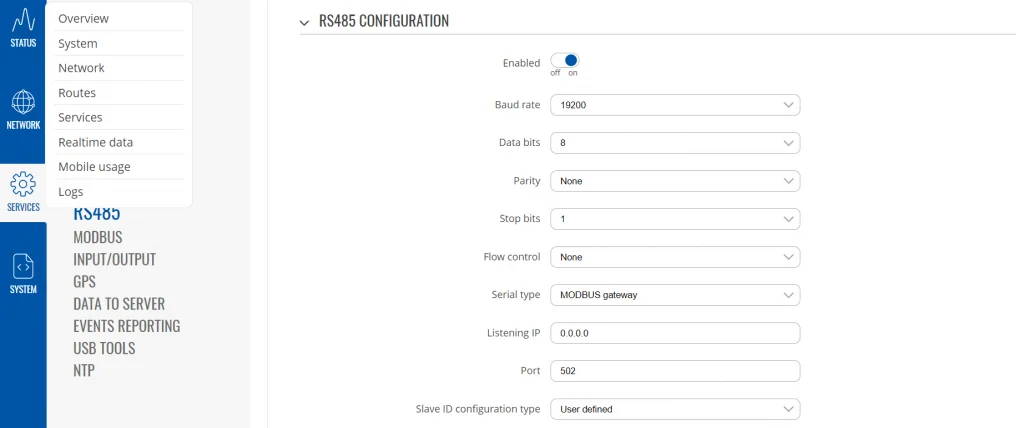

Configuration Modbus Gateway ที่ Port Serial
- ตั้งค่า Serial Device ให้ตรงกับอุปกรณ์ Modbus RUT ที่ต้องการเปลี่ยนเป็น TCP
- ตั้งค่า Serial type ให้เป็น Modbus Gateway
- License IP IP ฝั่งขาที่ MODBUS Gateway ฟังการเชื่อมต่อ
- Slave ID Configuration Type การเปลี่ยนเส้นทาง MODBUS TCP ไปยัง RTU มี 2 types คือ

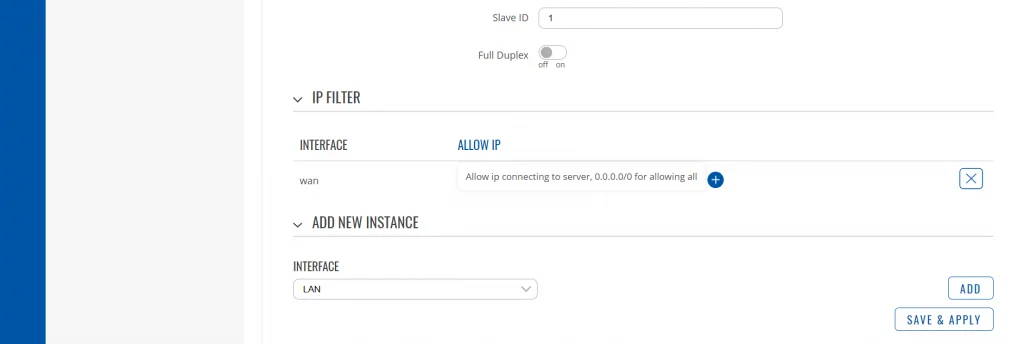

User defined = ฝั่ง TCP เรียก ID อะไรมาก็ได้ ตัว modbus Gateway จะเปลี่ยนเส้นทางไปยัง Modbus RTU slave ID เพียง 1 ID ที่กำหนดไว้เท่านั้น

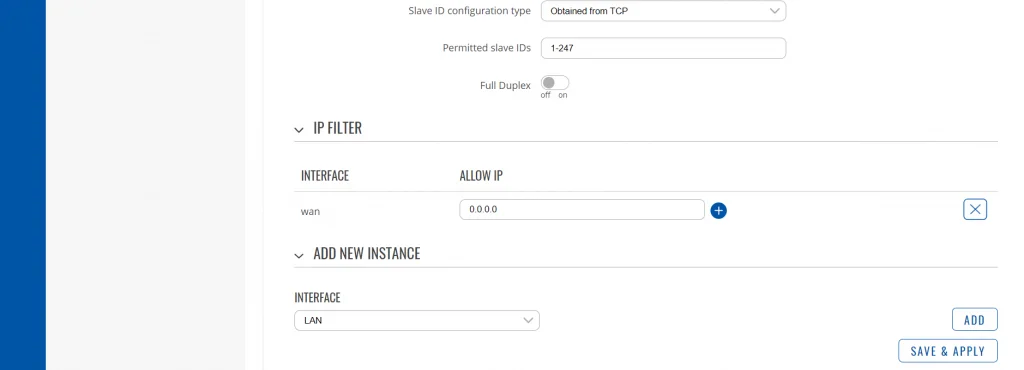

Obtained from TCP = เปลี่ยนเส้นทางไปยัง slave Id ที่อยู่ใน list ตามที่เรียกมาจาก TCP สามารถใส่ 2-5, 25-20 ได้ (ต้องเรียกให้ตรง และ slave Id ที่อยู่ใน list ต้องตรงกับที่จะเรียก)- IP Filter อนุญาต การเชื่อมต่อให้ WAN IP ที่กำหนดสามารถเชื่อมต่อได้
การตั้งค่า RUT955 เป็น Modbus Gateway


หรือ

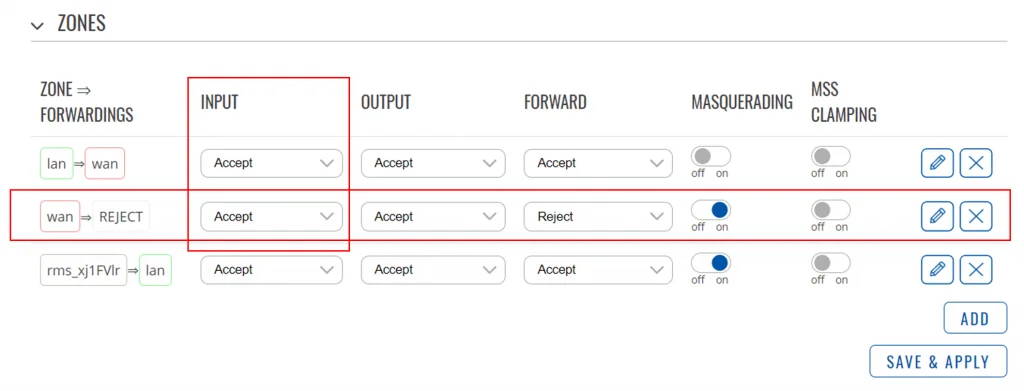

ตั้งค่า Firewall Zone Forward

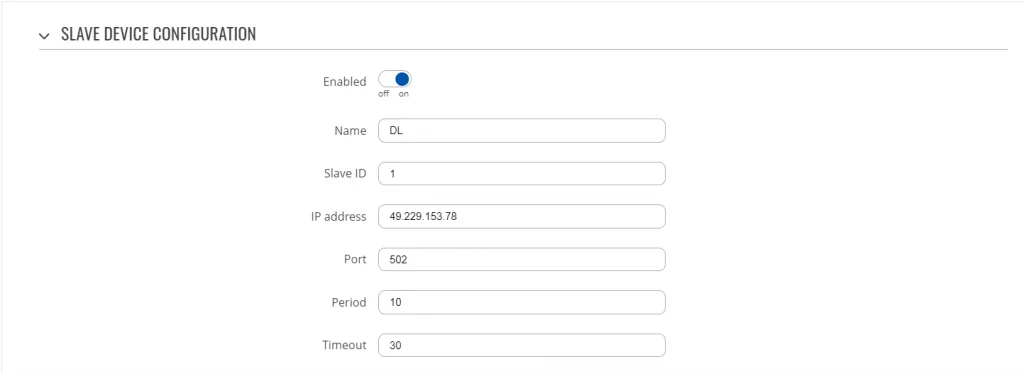

Modbus TCP Master test Request Data
