Modbus Data Concentrator

อุปกรณ์รวมศูนย์ข้อมูล Modbus เพื่อเพิ่มประสิทธิภาพในการควบคุมระบบอุตสาหกรรม

Modbus Data Concentrator คืออะไร?

เป็นอุปกรณ์ที่ช่วยรวบรวมและจัดการข้อมูลจากอุปกรณ์ต่าง ๆ ที่ใช้โปรโตคอล Modbus

เป็นอุปกรณ์ที่ช่วยรวบรวมและจัดการข้อมูลจากอุปกรณ์ต่างๆ ที่ใช้โปรโตคอล Modbus


ไม่ว่าจะเป็น Modbus RTU, ASCII หรือ TCP/IP เพื่อส่งต่อข้อมูลไปยังระบบควบคุมหลัก เช่น SCADA/HMI ช่วยเพิ่มประสิทธิภาพในการสื่อสาร และลดความซับซ้อนในการสื่อสารระหว่างอุปกรณ์

ลดความซับซ้อนในการสื่อสารระหว่างอุปกรณ์

หน้าที่หลักของ Modbus Data Concentrator

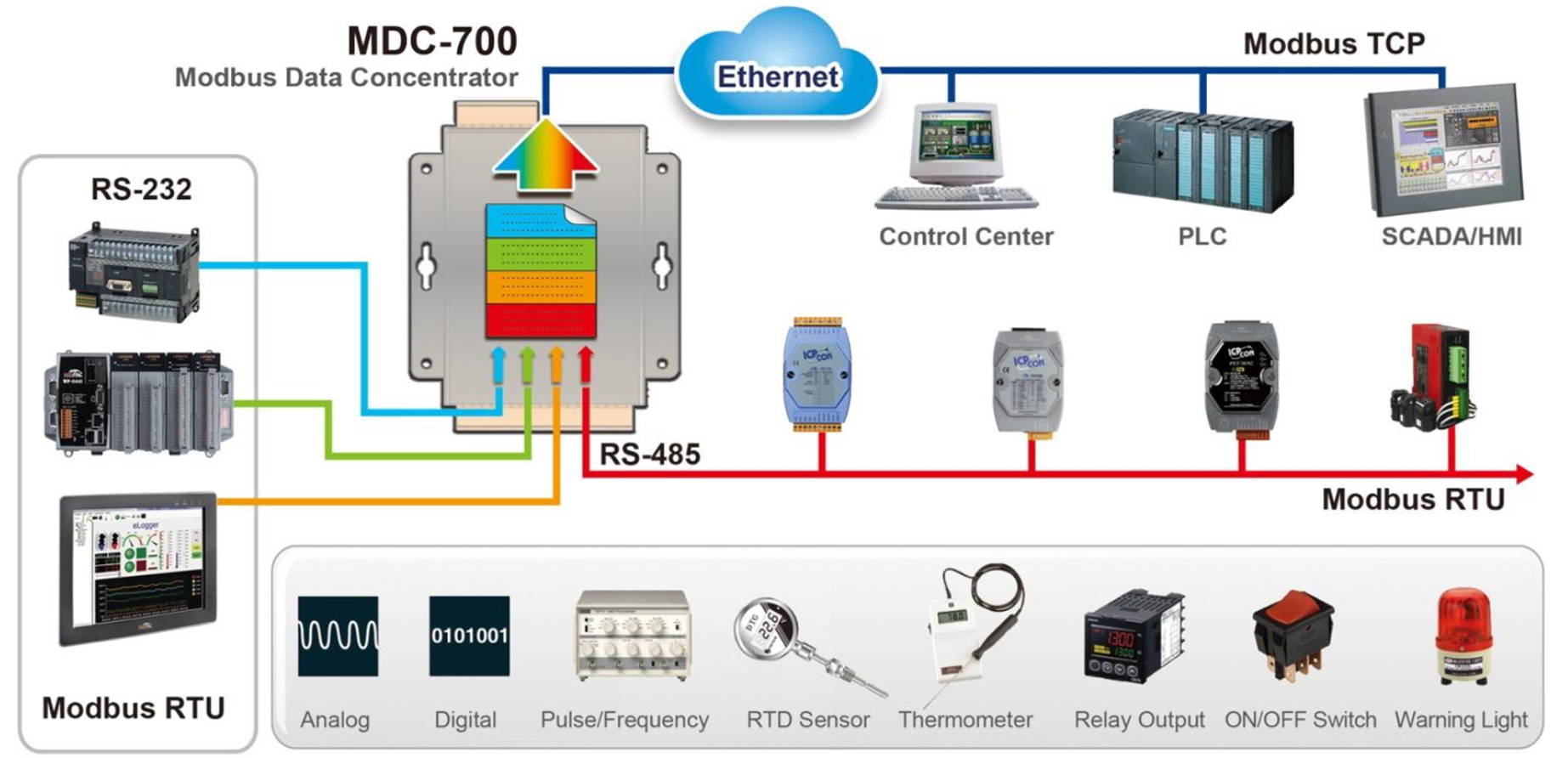

ศูนย์กลางในการรวบรวมข้อมูลจากอุปกรณ์ Modbus หลายตัว แปลงโปรโตคอล จัดการ และส่งต่อข้อมูลไปยังระบบควบคุมหลัก

  • รวบรวมข้อมูล รวบรวมข้อมูลจากอุปกรณ์ Modbus หลายตัวที่เชื่อมต่ออยู่บนเครือข่าย RS-485, RS-232 หรือ TCP/IP

  • แปลงโปรโตคอล แปลงข้อมูลจากโปรโตคอล Modbus RTU หรือ ASCII เป็น Modbus TCP/IP หรือแปลงในทางกลับกัน

  • ลดการเชื่อมต่อโดยตรง ช่วยลดจำนวนการเชื่อมต่อโดยตรงระหว่างอุปกรณ์หลายตัวและระบบควบคุมหลัก ทำให้การสื่อสารมีประสิทธิภาพมากขึ้น

  • จัดการข้อมูล จัดการและบันทึกข้อมูลจากอุปกรณ์ต่าง ๆ เพื่อส่งต่อไปยังระบบควบคุมหลัก

ระบบแบบดั้งเดิมในโรงงาน เครื่องมือวัด หรืออุปกรณ์ควบคุมต่างๆ รองรับเฉพาะการเชื่อมต่อแบบอนุกรมความเร็วต่ำ

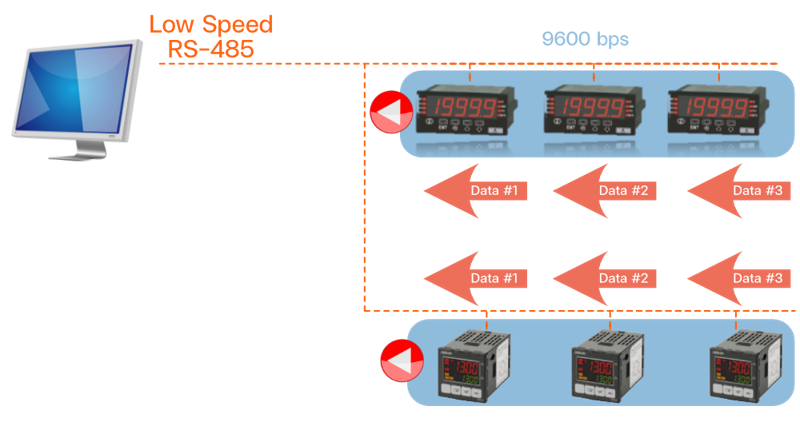

การเชื่อมต่อผ่านพร์ตอนุกรมอย่าง RS-232/485 การ polling อุปกรณ์ Modbus RTU slave แต่ละตัวทีละตัวสร้างปัญหาคอขวด การเพิ่มประสิทธิภาพของคอมพิวเตอร์เช่น การอัพเกรด CPU หรือเพิ่มขนาด RAM ก็ยังไม่สามารถแก้ไขปัญหาความเร็วได้

อุปกรณ์ Modbus Gateway ไม่สามารถแก้ปัญหาความเร็วในการสื่อสารได้

เนื่องจากเมื่อคำสั่งถูกส่งจาก Modbus/TCP ไปยังเกตเวย์ คำสั่งเหล่านั้นจะถูกส่งต่อไปยังอุปกรณ์ Modbus/RTU บนพอร์ต COM แต่ละตัว ทีละตัว ทำให้ความเร็วลดลงเมื่อการสื่อสารที่ถูกส่งผ่าน RS-232/485 อยู่ดี

ทำไม Modbus Data Concentrator จึงเพิ่มความเร็วในการสื่อสารได้?

Why to Use Modbus Data Concentrator

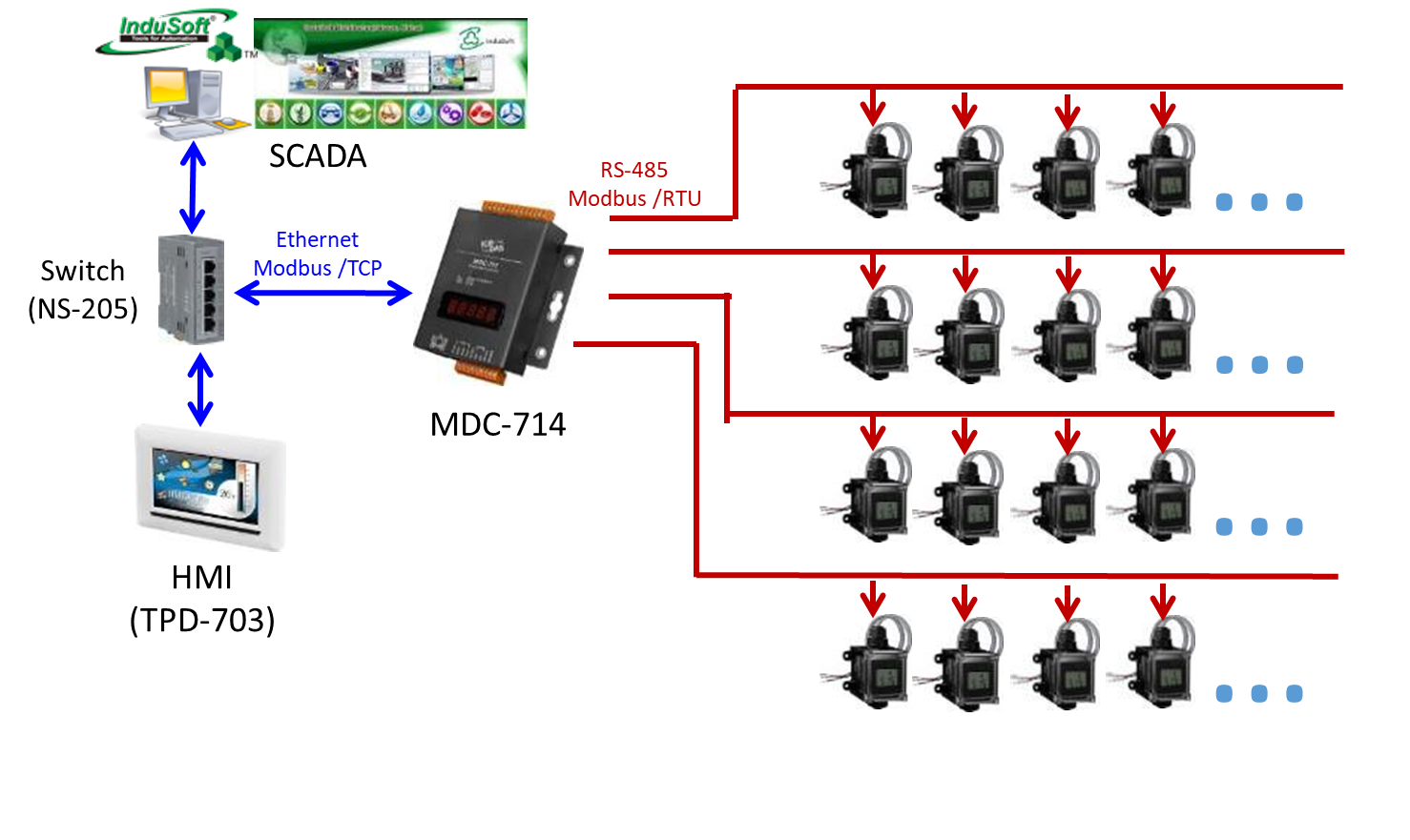

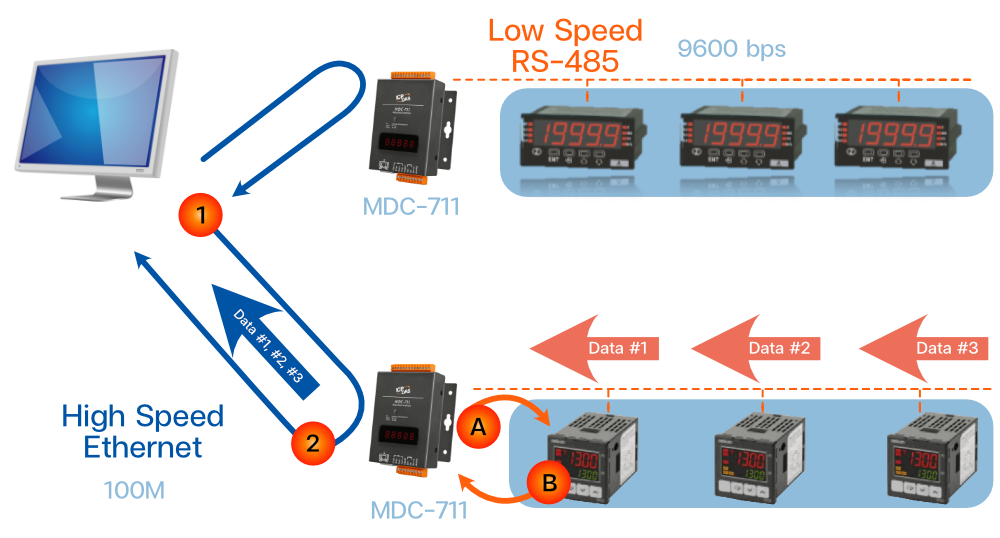

Modbus Data Concentrator ใช้เอนจินสแกนในการอ่านข้อมูลจากอุปกรณ์ Modbus/RTU ทีละตัว และเก็บข้อมูลไว้ในหน่วยความจำภายในของ MDC หลังจากที่ได้รับคำสั่งที่ส่งมาจาก PC แล้ว MDC จะตอบสนองข้อมูลที่เก็บไว้ในหน่วยความจำภายในของมันกลับไปยัง PC โดยตรง ดังนั้นเมื่อ PC ต้องการข้อมูลจากอุปกรณ์ Modbus RTU ก็สามารถดึงข้อมูลใน MDC ได้ทันทีในครั้งเดียว ผ่านทาง Ethernet Hight Speeds ซึ่งมีประสิทธิภาพมากกว่า

Why to Use Modbus Data Concentrator

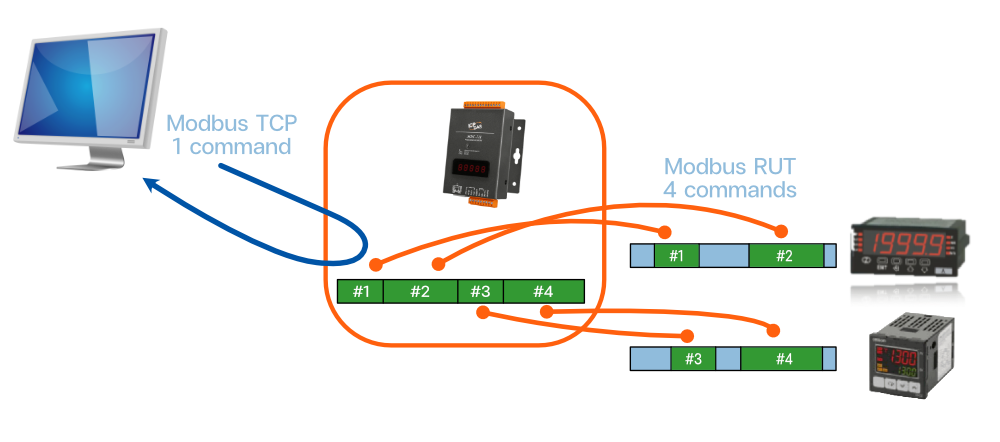

ข้อมูลถูกจัดเรียงให้เป็นข้อมูลต่อเนื่อง PC สามารถรับข้อมูลหลายรายการได้ในคำขอเดียว

Why to Use Modbus Data Concentrator

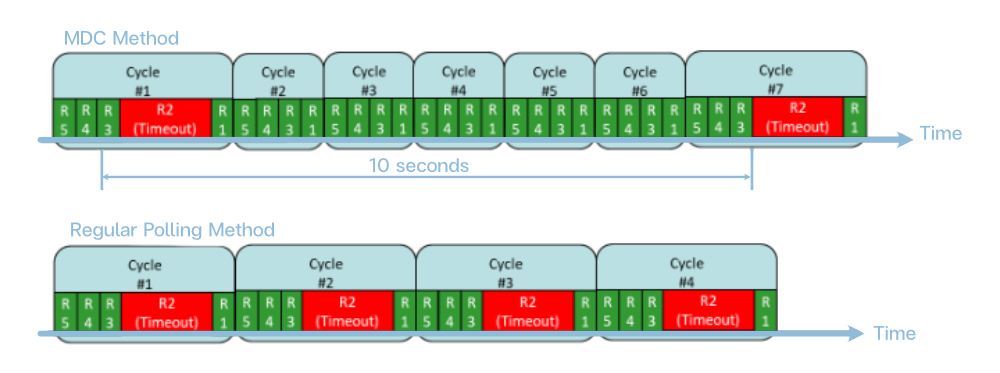

Skip off-line device ตรวจสอบอุปกรณ์ที่ออฟไลน์ทุก ๆ 10 วินาทีแทนที่จะตรวจสอบในทุก ๆ รอบการ polling ทำให้ใช้เวลาในการรอ Time out ในแต่ละ Cycle ลดลง

ประโยชน์ของการใช้ Modbus Data Concentrator


เพิ่มประสิทธิภาพในการควบคุม

  • ลดการเชื่อมต่อซ้ำซ้อนและปรับปรุงการสื่อสาร

การบำรุงรักษาง่าย

  • ลดเวลาและค่าใช้จ่ายในการบำรุงรักษาระบบ

รองรับหลายโปรโตคอล

  • รองรับทั้ง Modbus RTU, ASCII และ TCP/IP

Benefit

ใครควรใช้ Modbus Data Concentrator ?

Modbus Data Concentrator เป็นเครื่องมือที่สำคัญในระบบอุตสาหกรรมที่ต้องการการสื่อสารระหว่างอุปกรณ์หลายตัวและการควบคุมจากศูนย์กลางมีประโยชน์ในหลายอุตสาหกรรมและหน่วยงานที่ต้องการควบคุม และตรวจสอบการทำงานของระบบต่าง ๆ เช่น

  • วิศวกรควบคุมและระบบอัตโนมัติ (Control and Automation Engineers) : ผู้ที่ออกแบบและพัฒนาระบบควบคุมอัตโนมัติในโรงงานและสายการผลิต

  • ผู้จัดการฝ่ายบำรุงรักษา (Maintenance Managers) : ผู้ที่ดูแล และซ่อมบำรุงระบบควบคุมในโรงงาน

  • ผู้เชี่ยวชาญด้าน SCADA (SCADA Specialists) : ผู้ที่ทำงานกับระบบ SCADA เพื่อควบคุมและตรวจสอบกระบวนการผลิต

  • วิศวกรไฟฟ้า (Electrical Engineers) : ผู้ที่ออกแบบและติดตั้งระบบไฟฟ้าในอุตสาหกรรม

  • ผู้จัดการฝ่าย IT (IT Managers) : ผู้ที่รับผิดชอบในการเชื่อมต่อระบบ IT กับระบบควบคุมในโรงงาน

  • บริษัทผู้ให้บริการด้านระบบควบคุมและอัตโนมัติ (Automation and Control Service Providers) : บริษัทที่ให้บริการติดตั้งและดูแลระบบควบคุมและอัตโนมัติในอุตสาหกรรม

  • ผู้ผลิตและผู้จำหน่ายอุปกรณ์อุตสาหกรรม (Industrial Equipment Manufacturers and Suppliers) : ผู้ผลิตและจำหน่ายอุปกรณ์ที่ใช้โปรโตคอล Modbus ในการสื่อสาร

เมื่อไหร่ที่คุณต้องใช้

Modbus Data

Concentrator ?

  • มีอุปกรณ์ Modbus RTU ในระบบมากกว่า 10 อุปกรณ์

  • ต้องการ Performance สูงในการสื่อสาร

  • ต้องการ share data ทั้ง SCADA และ HMI

Product

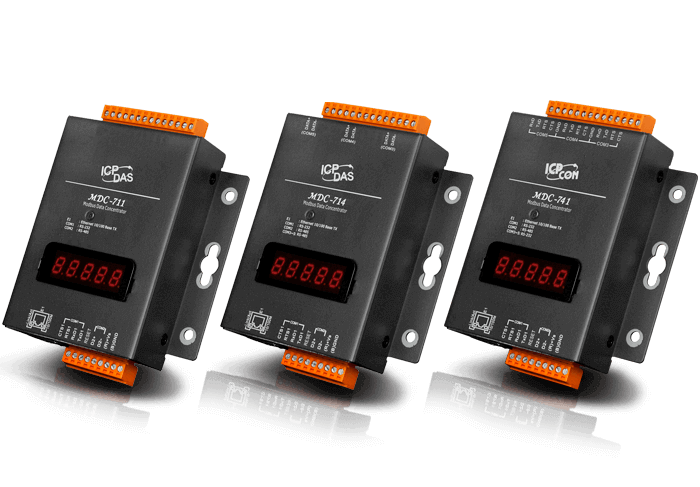

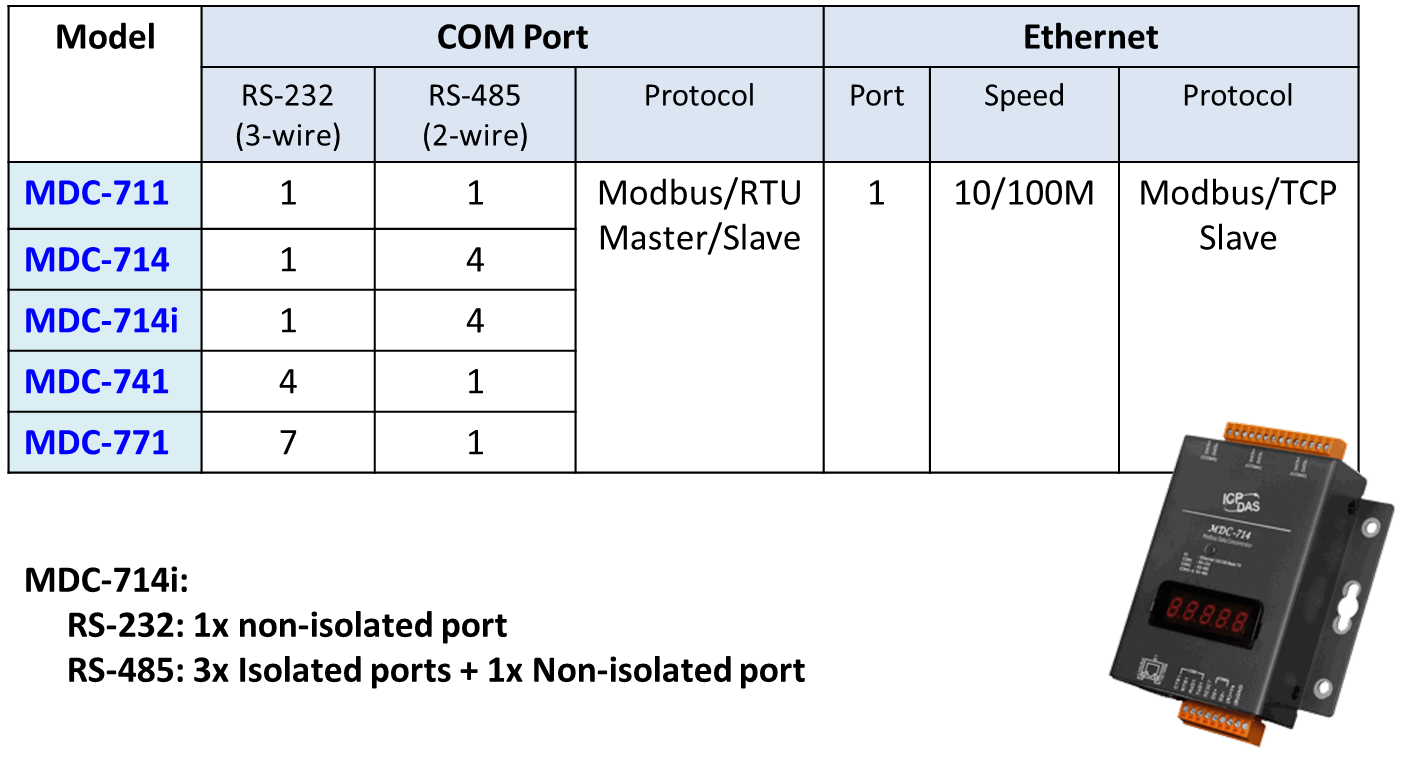

ICPDAS MDC-700 Series

คุณสมบัติทางเทคนิค (Technical Specifications)

- รองรับ Modbus master/slave บน serial port และ Modbus TCP slave บน Ethernet interface

- รองรับการเชื่อมต่อ Modbus TCP Masters พร้อมกันสูงสุด 8 การเชื่อมต่อในหนึ่งช่วงเวลา

- Data pool สำหรับการจัดเก็บข้อมูลได้สูงสุดถึง 9600 registers

- กำหนด Modbus polling commands ได้สูงสุดถึง 250 คำสั่ง

- พอร์ตการเชื่อมต่อ: 1 x Ethernet ,1 x RS-232, 1 x RS-485

- อัตราการสื่อสาร: สูงถึง 115200 bps สำหรับ RS-485/RS-232

- รองรับโปรโตคอล: Modbus RTU, ASCII, TCP/IP

Modbus Data Concentrator MDC ดำเนินการตามคำสั่ง Modbus/RTU ที่กำหนดไว้ล่วงหน้าเพื่ออ่าน/เขียนข้อมูลจาก/ไปยังอุปกรณ์ Modbus/RTU slave ผ่าน RS-232/485 โดย MDC จะจำลองข้อมูลของอุปกรณ์ slave ไว้ในหน่วยความจำร่วมของตนเอง และสามารถรองรับการเชื่อมต่อจาก Modbus/TCP masters ได้สูงสุด 8 ตัว เพื่ออ่าน/เขียนข้อมูลไปยังหน่วยความจำร่วมโดยตรง แทนที่จะต้อง polling ไปยังอุปกรณ์ Modbus/RTU slave แต่ละตัวทีละตัว

วิธีการนี้ไม่เพียงแค่ทำให้ข้อมูลบน RS-232/485 สามารถแชร์ไปยัง Modbus/TCP master หลายตัวได้เท่านั้น แต่ยังช่วยลดเวลาที่ใช้ในการอ่าน/เขียนข้อมูลไปยังอุปกรณ์ Modbus/RTU slave หลายตัวอีกด้วย
