ตรวจจับความร้อนผิดปกติแบบต่อเนื่อง ด้วย Thermal Monitoring
ตรวจจับความร้อนผิดปกติด้วย FLIR Thermal Camera
มองเห็นความร้อนที่ผิดปกติ ก่อนพัฒนาเป็นความเสียหาย การหยุดเครื่อง หรือเหตุด้านความปลอดภัย

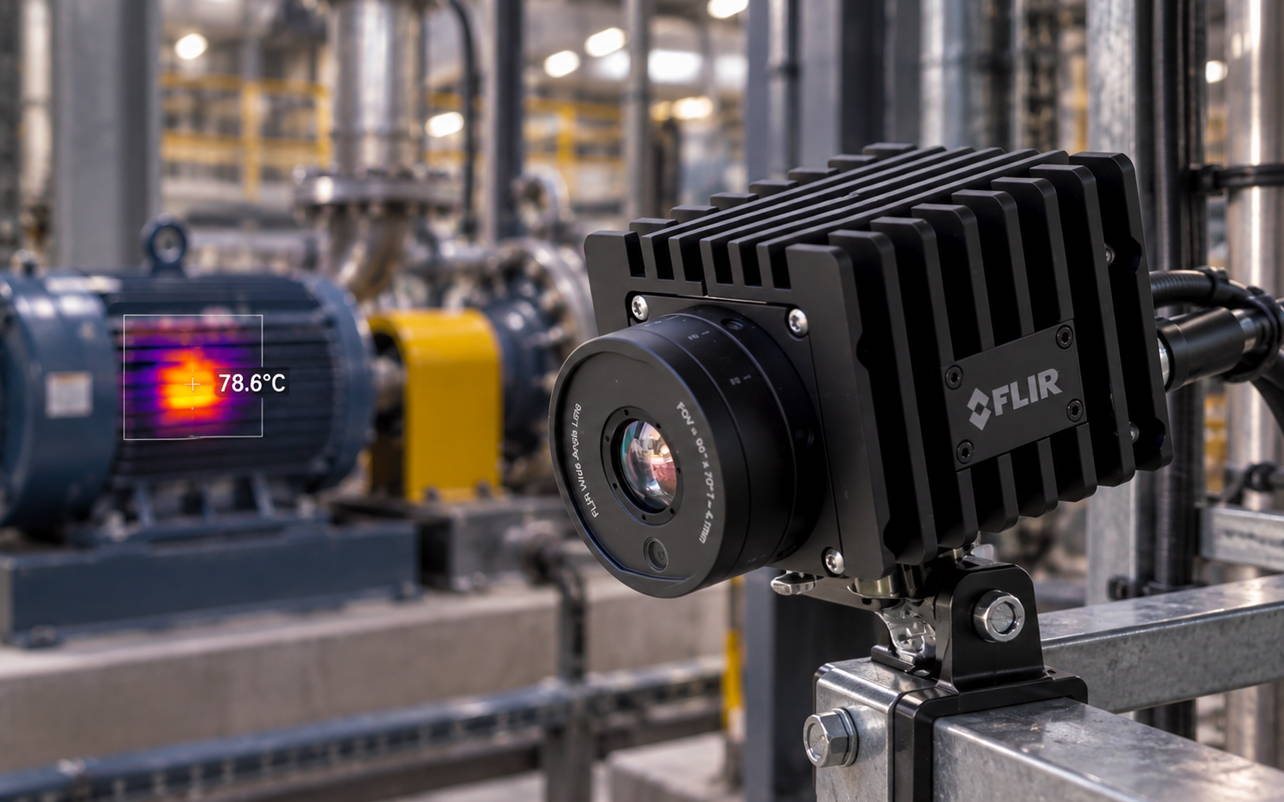

Thermal Monitoring คืออะไร ?
Thermal Monitoring คือการใช้ กล้องถ่ายภาพความร้อน (Thermal Imaging Camera) หรือกล้องอินฟราเรด ตรวจวัดการกระจายอุณหภูมิของวัตถุหรือพื้นที่โดยไม่สัมผัส กล้องแบบ Fixed Mount ทำงานได้อย่างต่อเนื่อง มองเห็นทั้งค่าอุณหภูมิและตำแหน่ง Hotspot ต่างจาก Temperature Sensor แบบจุดที่วัดได้เฉพาะตำแหน่งติดตั้ง
ตรวจวัดอุณหภูมิในหลายพื้นที่บนภาพเดียว- กำหนด Spot, Box, Mask หรือ Measurement อื่นตาม Configuration
- ส่ง Alarm และ Measurement ไปยัง PLC, SCADA, HMI, E-mail, FTP, MQTT หรือ Application
- บันทึกภาพหรือเหตุการณ์เพื่อใช้ตรวจสอบย้อนหลัง
- ตั้ง Threshold, Hysteresis และ Threshold Time เพื่อลด False Alarm
- ค้นหา Maximum, Minimum และ Average temperature ภายใน ROI
ทำไม
Thermal Image
ถึงมีประโยชน์
เห็นพื้นที่เฝ้าระวังหลายอุปกรณ์หรือหลายจุดในภาพเดียว
- เห็นแนวโน้มเปรียบเทียบค่าและรูปแบบความร้อนเพื่อช่วยตัดสินใจ
- เห็นตำแหน่งรู้ว่า Hotspot อยู่ตรงไหน ไม่ใช่เพียงรู้ว่าค่า Sensor สูง
เลือก Thermal Monitoring
ให้ตรงกับปัญหา
Thermal Camera Condition Monitoring
สำหรับงานเฝ้าระวังด้วยกล้องตรวจจับความร้อนใน เครื่องจักร ระบบไฟฟ้า และสินทรัพย์สำคัญที่ต้องการตรวจพบอุณหภูมิผิดปกติก่อนเกิดความเสียหายหรือหยุดเดินเครื่อง
- Electrical cabinet, MDB/MCC, Fuse, Busbar และ Transformer
- Motor, Bearing, Gearbox, Pump และชุดขับเคลื่อน
- ตรวจแบบต่อเนื่องในช่วงโหลดจริง ไม่จำกัดเฉพาะรอบ Inspection
- เป้าหมาย: ลด Unplanned Downtime และช่วยวางแผน Maintenance
Thermal Camera Early Fire Detection
สำหรับพื้นที่ที่ความร้อนสะสมอาจพัฒนาเป็นควัน เปลวไฟ หรือการลุกไหม้ได้เอง โดยใช้ กล้องตรวจจับไฟไหม้ เพื่อตรวจพบ Hotspot และแจ้งเตือนก่อนเหตุลุกลาม
- Conveyor และ Material Handling
- กองถ่านหิน Biomass และ Bulk Storage
- Warehouse, Waste & Recycling และ Battery/BESS
- เป้าหมาย: ลดเวลาตั้งแต่เริ่มเกิดความร้อนผิดปกติจนถึงการรับรู้และตอบสนอง
ระบบทำงาน อย่างไร ?

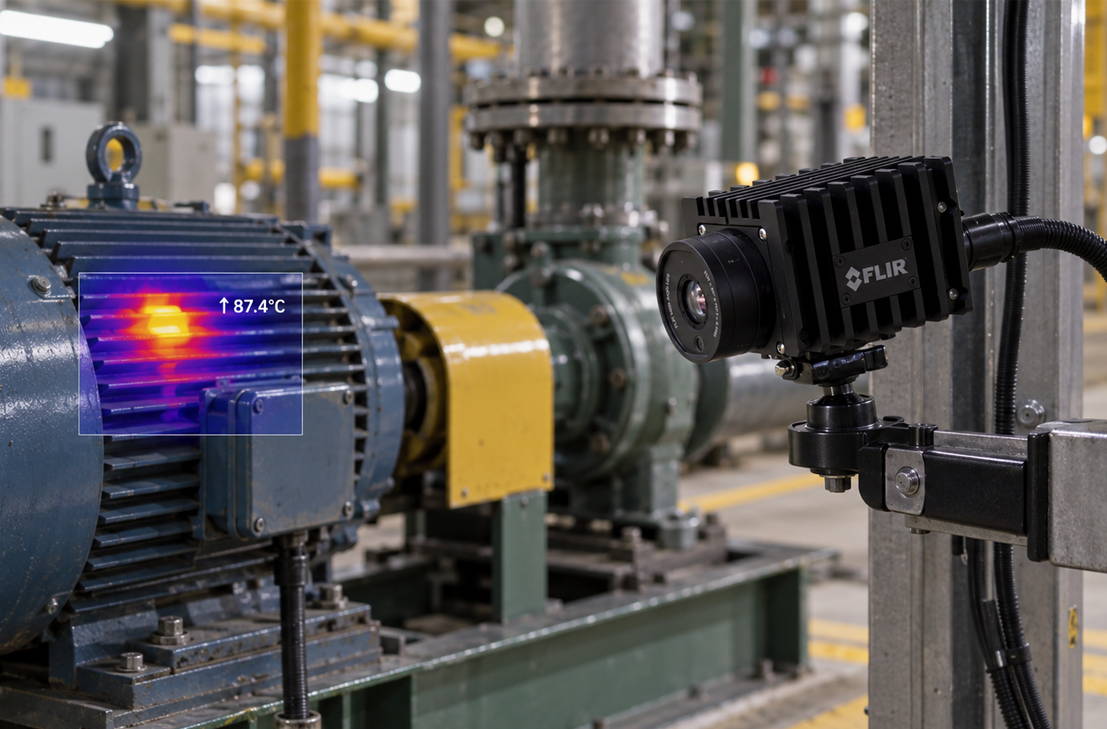

Monitor
กล้อง Fixed-Mount ตรวจอุณหภูมิและ Thermal pattern ต่อเนื่อง

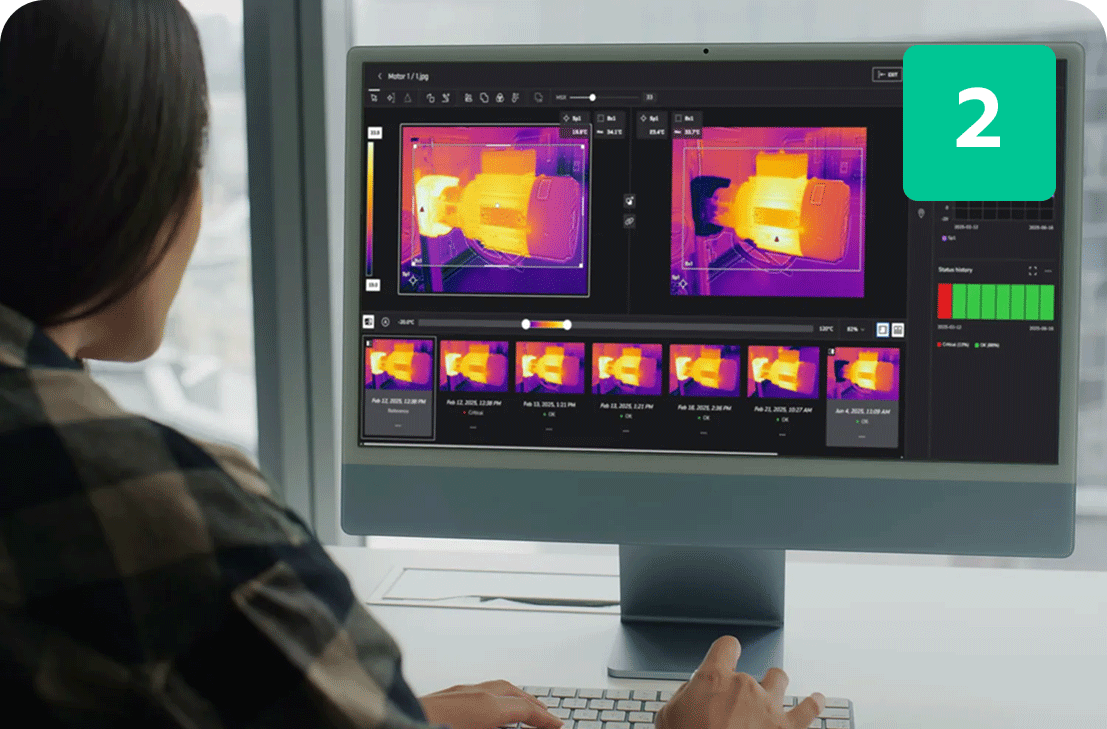

Analyze
กำหนดพื้นที่วัดและ Alarm rule ตามอุปกรณ์หรือพื้นที่เสี่ยง

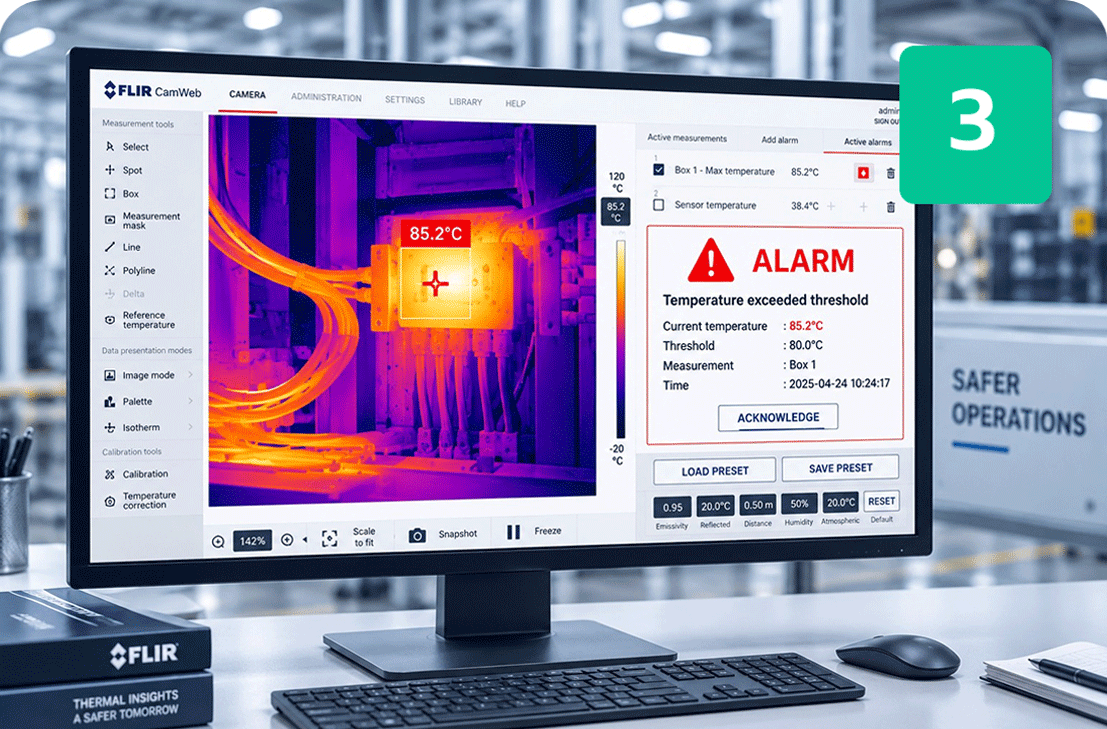

Notify
ส่ง Measurement และ Alarm ไปยังระบบที่เกี่ยวข้อง
Respond
Operator หรือ Control System ดำเนินการตาม Response procedure

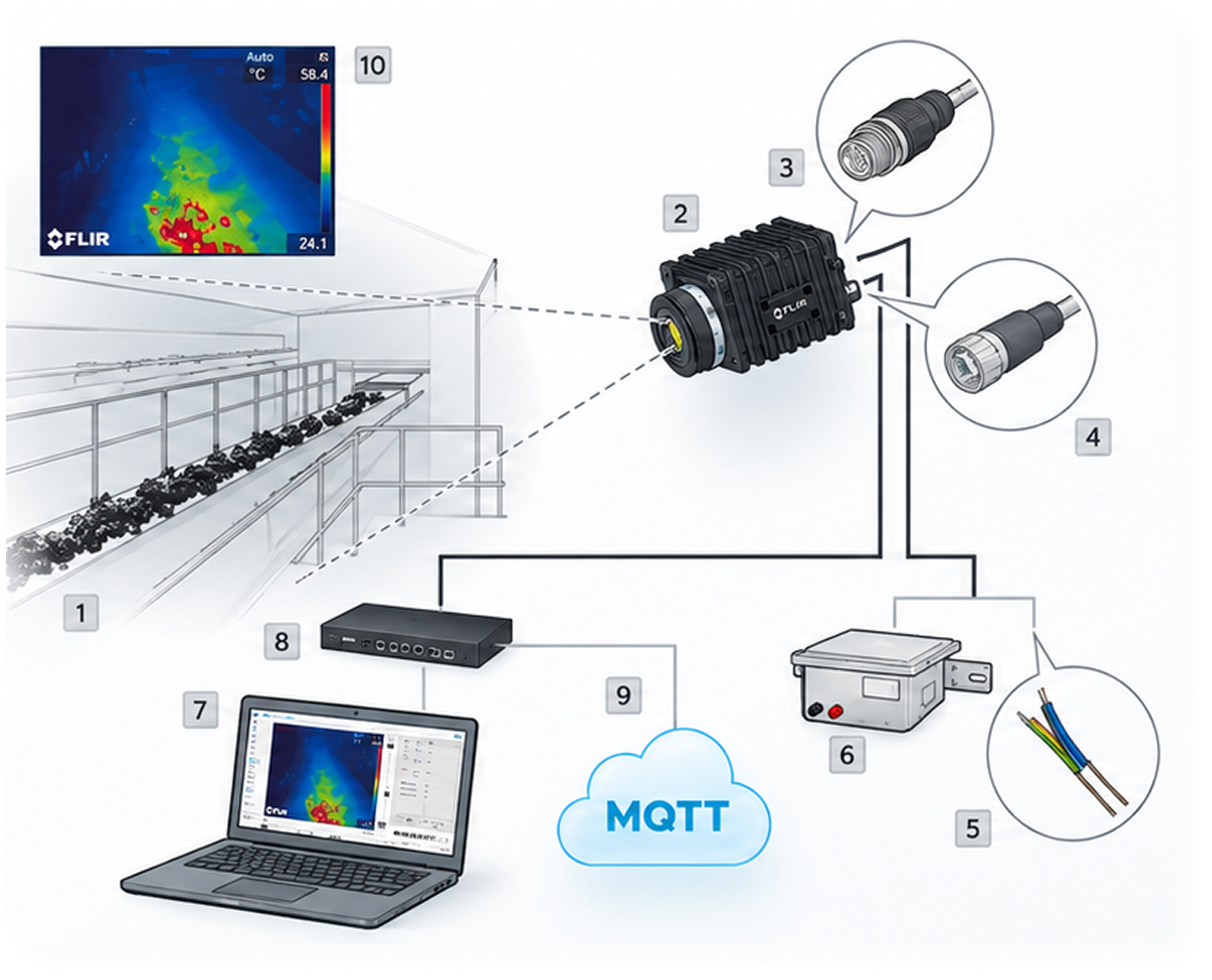

โครงสร้าง ระบบภาพรวม
FLIR A50/A70Smart Sensor
Ethernet/PoENetwork
PLC/SCADA/HMI/IIoTNetwork
Alarm, Event Recordingหรือ Corrective Action

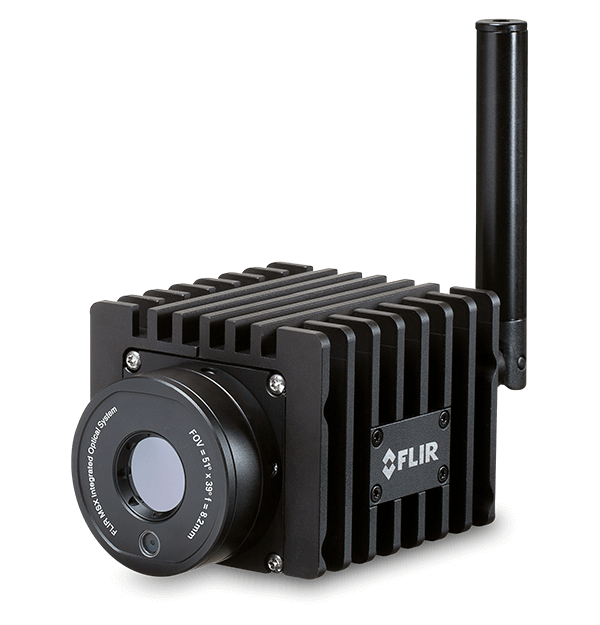

จุดเด่น
ของ FLIR A50/A70
สำหรับ Thermal Monitoring
FLIR A50
Thermal resolution 464 × 348 pixels
เหมาะกับงานที่ขนาดเป้าหมายและพื้นที่ตรวจเพียงพอ
FLIR A70
กล้องเทอร์มอล เหมาะกับพื้นที่กว้าง จุดตรวจหลายตำแหน่ง หรือเป้าหมายเล็กกว่า
จุดเด่นร่วม
- Fixed-Mount สำหรับ Continuous Monitoring
- On-camera analytics และ Alarm ใน Smart Sensor configuration
- เลือก FOV 29°, 51° หรือ 95° ตามพื้นที่และระยะติดตั้ง
- PoE ช่วยส่งไฟและข้อมูลผ่าน Network
- Digital I/O และ Industrial Protocol สำหรับการ Integrate
- Web UI สำหรับ Live Thermal, Measurement และ Alarm setting
ก่อนออกแบบระบบ
ต้องรู้อะไร....
ต้องการตรวจเครื่องจักร/ระบบไฟฟ้า หรือความเสี่ยงเพลิงไหม้
ขนาดพื้นที่ ระยะติดตั้ง และ Hotspot เล็กที่สุดที่ต้องการเห็น
อุณหภูมิปกติและผิดปกติของอุปกรณ์หรือวัสดุ
Emissivity และลักษณะพื้นผิว โดยเฉพาะโลหะเงาและวัสดุสะท้อน
สภาพแวดล้อม: ฝุ่น ควัน ไอน้ำ แสงแดด การสั่น และอุณหภูมิ
ต้องการเพียงแจ้งเตือน หรือมี Interlock/Corrective action ร่วมด้วย
ขอคำปรึกษา / ส่งรูปหน้างาน / นัดสำรวจ
ส่งรูปพื้นที่ Layout ระยะโดยประมาณ และอุปกรณ์หรือวัสดุที่ต้องการเฝ้าระวัง เพื่อให้ทีมวิศวกรช่วยประเมินประเภท Solution ตำแหน่งกล้อง Field of View และแนวทาง Alarm เบื้องต้น
