Ethernet I/O Modules

Ethernet I/O Modules

Ethernet I/O Modules ผู้ช่วยสำหรับงาน Control And Monitoring อุปกรณ์ต่างๆ ทางอุตสาหกรรม รองรับการควบคุมระยะไกลผ่านเครือข่าย Ethernet รองรับสัญญาณภาคสนามได้หลากหลาย รวมถึงกระแสไฟฟ้า แรงดันไฟฟ้า Thermistor, Thermocouple, RTD และ Strain Gauge พร้อมด้วยโปรโตคอล และอินเทอร์เฟซหลากหลายรูปแบบที่รอให้คุณเลือก

ตารางเปรียบเทียบ

ตารางเปรียบเทียบ

highlight products

Ethernet I/O Modules Products จากแบรนด์ที่เชี่ยวชาญด้าน Industrial Communication

ET-7204

  • 2-port Ethernet Switch for Daisy-Chain Topology
  • Support for both Modbus TCP and Modbus UDP Protocols
  • 4-ch AI, 4-ch AO and 4-ch DI

ดูเพิ่มเติม

ET-7028

  • Support for both Modbus TCP and Modbus UDP Protocols
  • I/O Pair Connection
  • AO: 8 Channels

ดูเพิ่มเติม

ET-2255U

  • 8-channel Wet or Dry contact DI
  • 8-channel DO selectable as either sink- or source-type via wire connection
  • 2-port Ethernet Switch (LAN Bypass) for Daisy-Chain Wiring

ดูเพิ่มเติม

selection guide

ethernet i/o modules

Title

  • introduction

  • analog i/o

  • digital i/o

  • encoder / frequency / counter

  • ethernet i/o comparison table

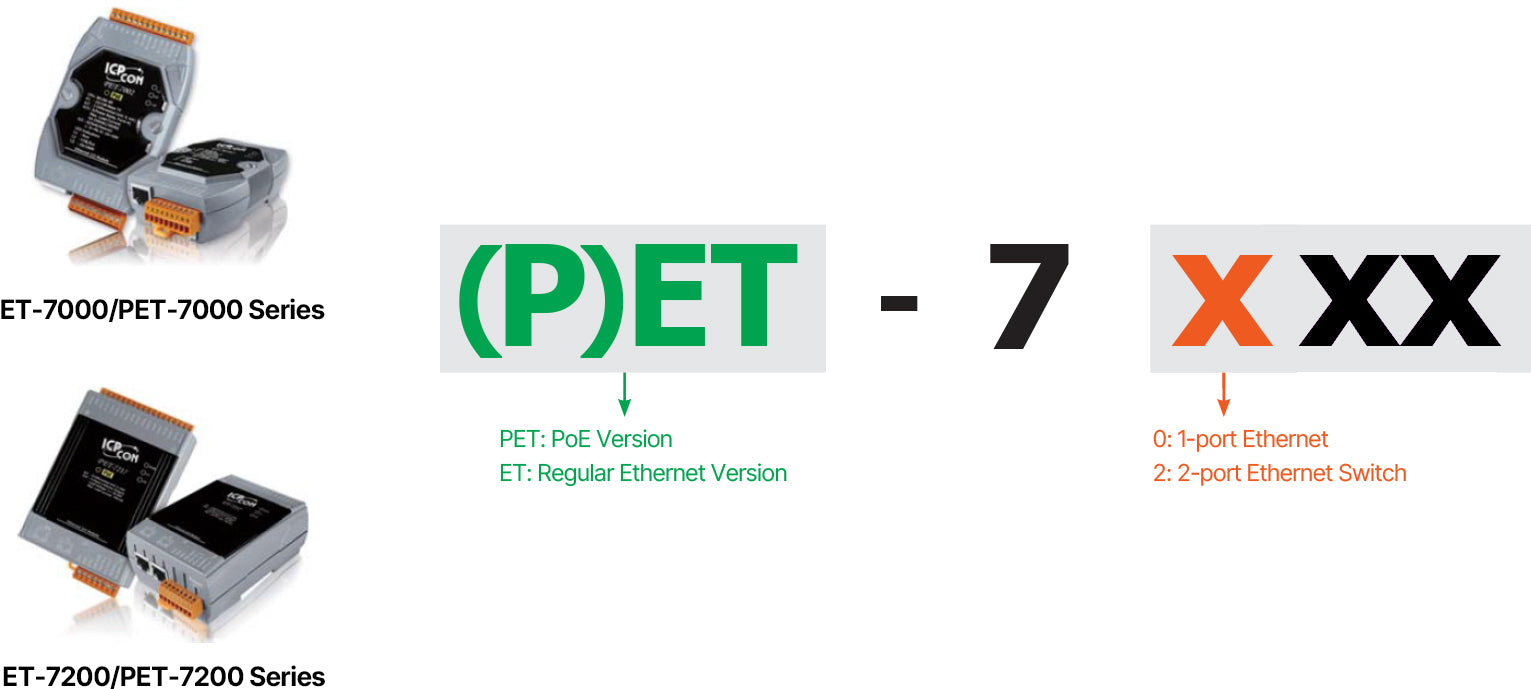

introduction

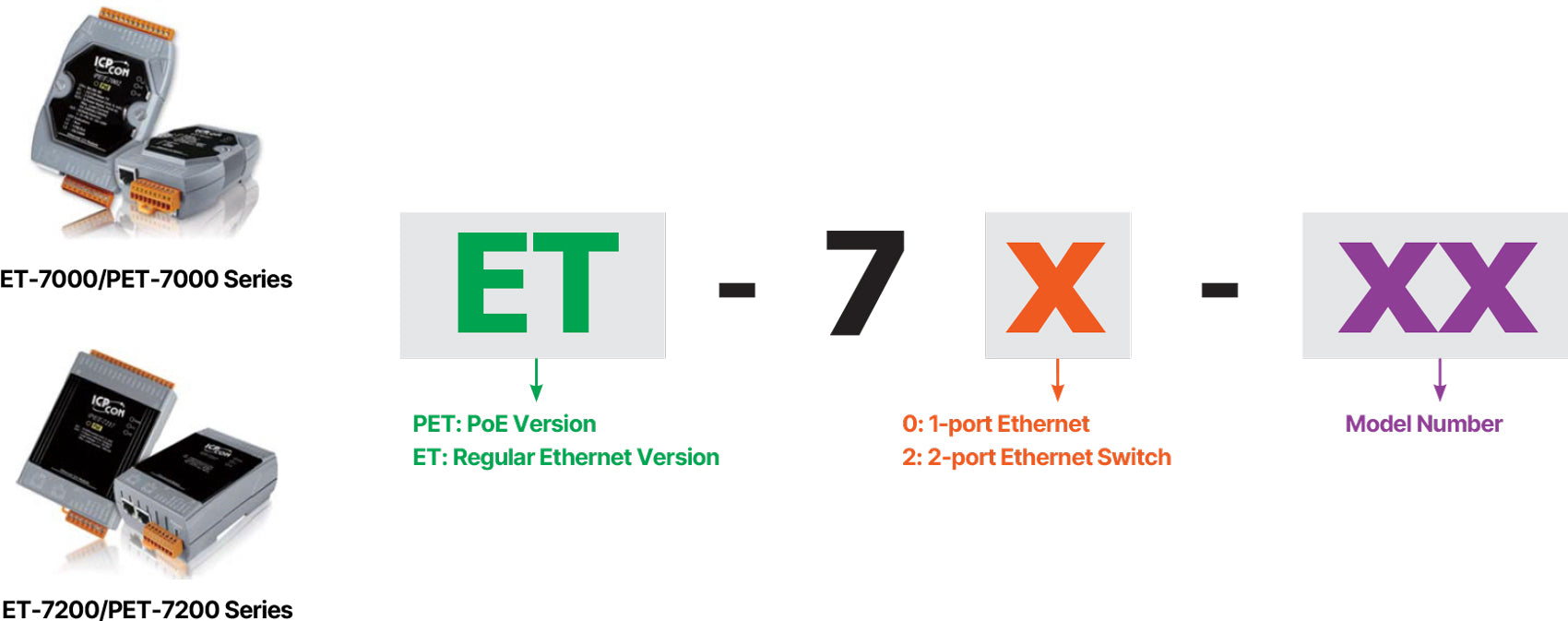

ET-7x00/PET-7x00 เป็นโมดูล Ethernet I/O แบบเว็บเบส ที่มาพร้อมกับ เว็บเซิร์ฟเวอร์ในตัว ทำให้สามารถตั้งค่า ตรวจสอบ I/O และควบคุม I/O ได้ง่าย ๆ เพียงใช้เว็บเบราว์เซอร์ทั่วไป การควบคุมระยะไกลก็ง่ายดายเหมือนกับการท่องอินเทอร์เน็ต

นอกจากฟังก์ชัน Web HMI แล้ว ยังไม่จำเป็นต้องมีทักษะการเขียนโปรแกรมหรือ HTML ใด ๆ อีกต่อไป การสร้างหน้าเว็บแบบไดนามิกและน่าสนใจสำหรับการตรวจสอบและควบคุม I/O จะกลายเป็นงานที่สนุกสำหรับวิศวกรไปโดยปริยาย ET-7x00/PET-7x00 มอบการเข้าถึงที่ง่ายและปลอดภัยให้กับผู้ใช้ได้ทุกที่ทุกเวลา! นอกจากนี้ ET-7x00/PET-7x00 ยังรองรับ โปรโตคอล Modbus TCP ที่ทำให้การเชื่อมต่อเข้ากับซอฟต์แวร์ SCADA เป็นไปอย่างสมบูรณ์แบบ

ยิ่งไปกว่านั้น PET-7x00 ยังมาพร้อมฟังก์ชัน PoE (Power over Ethernet) ที่สามารถส่งผ่านได้ทั้งสัญญาณ Ethernet และพลังงานในสายเคเบิล Ethernet เส้นเดียว คุณสมบัตินี้ทำให้การติดตั้ง PET-7x00 ง่ายดายราวกับปอกกล้วยเข้าปาก ลองจินตนาการดูสิว่า ไม่ต้องมีสายไฟฟ้าที่ไม่จำเป็นอีกต่อไป มีเพียงสาย Ethernet เส้นเดียวก็เพียงพอสำหรับทุกสิ่งในภาคสนามแล้ว

features

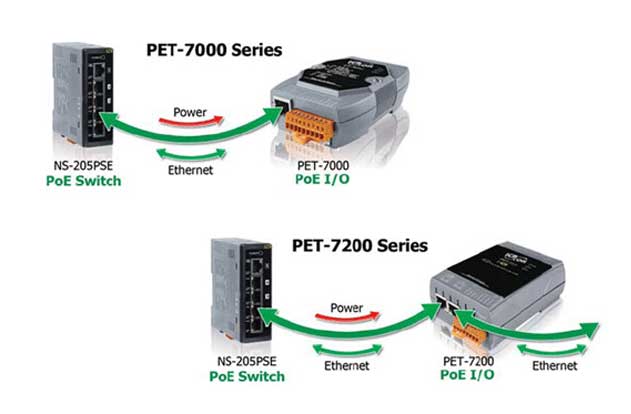

Power Over Ethernet (PoE)

PET-7000/PET-7200 Series มี Module ที่สามารถรับพลังงานจากสวิตช์ PoE ที่เป็นไปตามมาตรฐาน IEEE802.3af ได้ โดยทั้งสัญญาณ Ethernet และพลังงานสามารถส่งผ่านผ่านสายเคเบิล Ethernet เส้นเดียว ทำให้ไม่จำเป็นต้องมีการเดินสายหรือแหล่งจ่ายไฟเพิ่มเติม

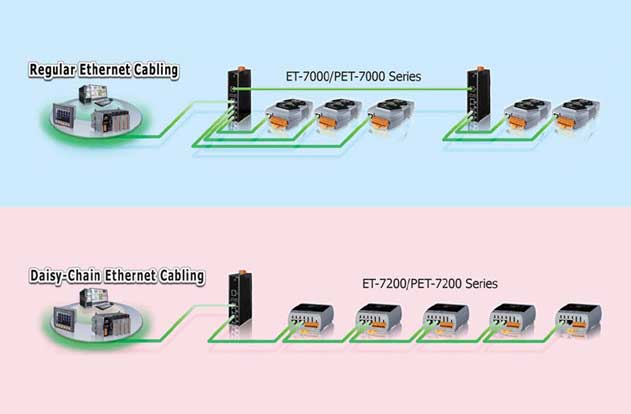

Daisy-Chain Ethernet Cabling

ET-7200/PET-7200 Series มีสวิตช์อีเธอร์เน็ตแบบ 2 พอร์ตในตัว เพื่อรองรับการเชื่อมต่อแบบเดซี่เชน (Daisy-Chain Topology) ทำให้การเดินสายง่ายขึ้นมาก และช่วยลดค่าใช้จ่ายรวมของสายและสวิตช์ได้อย่างมีนัยสำคัญ

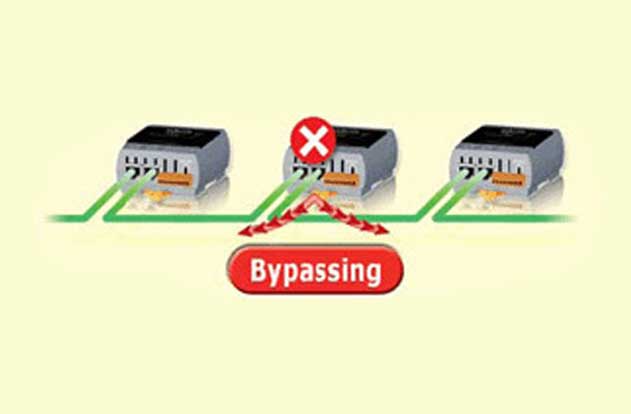

LAN Bypass

ฟังก์ชัน LAN Bypass รับประกันการสื่อสารผ่านอีเธอร์เน็ต โดยจะทำงานโดยอัตโนมัติเพื่อให้การรับส่งข้อมูลเครือข่ายดำเนินต่อไปได้ เมื่อ ET-7200/PET-7200 สูญเสียการจ่ายพลังงาน

Communication Security

จำเป็นต้องใช้บัญชีผู้ใช้และรหัสผ่านเมื่อเข้าสู่ระบบเว็บเซิร์ฟเวอร์ นอกจากนี้ยังมีตัวกรองที่อยู่ IP ซึ่งสามารถใช้ในการอนุญาตหรือปฏิเสธการเชื่อมต่อจากที่อยู่ IP เฉพาะได้

Support for both Modbus TCP and Modbus UDP Protocols

ฟังก์ชัน Modbus TCP และ Modbus UDP Slave บนพอร์ตอีเธอร์เน็ตสามารถใช้เพื่อส่งมอบข้อมูลให้กับซอฟต์แวร์ SCADA ระยะไกลได้

Built-in I/O

ส่วนประกอบ I/O หลากหลายชนิดถูกรวมไว้พร้อมหลายช่องสัญญาณในโมดูล I/O เดียว ซึ่งช่วยให้การใช้งาน I/O มีความคุ้มค่ามากที่สุด และเพิ่มประสิทธิภาพการทำงานของการปฏิบัติการ I/O

Dual Watchdog

Dual Watchdog ประกอบด้วย Module Watchdog และ Communication Watchdog การทำงานของ AO และ DO ก็เกี่ยวข้องกับ Dual Watchdog ด้วย

Module Watchdog เป็นวงจรฮาร์ดแวร์ที่ติดตั้งมาในตัว ใช้ตรวจสอบการทำงานของโมดูล และจะรีเซ็ต CPU หากเกิดความล้มเหลวในฮาร์ดแวร์หรือซอฟต์แวร์ จากนั้นค่าที่ตั้งไว้ตอนเปิดเครื่อง (Power-on Value) ของ AO และ DO จะถูกโหลดขึ้น

Communication Watchdog เป็นฟังก์ชันซอฟต์แวร์สำหรับตรวจสอบการสื่อสารระหว่างโฮสต์และโมดูล I/O โดยสามารถตั้งค่าเวลา Timeout ของ Communication Watchdog ได้ หากโมดูล I/O ไม่ได้รับคำสั่งจากโฮสต์เป็นระยะเวลาหนึ่ง Watchdog จะบังคับให้ AO และ DO ทำงานตามค่า Safe Value ที่ตั้งโปรแกรมไว้ล่วงหน้า เพื่อป้องกันความเสียหายที่ไม่คาดคิดต่ออุปกรณ์ที่เชื่อมต่ออยู่

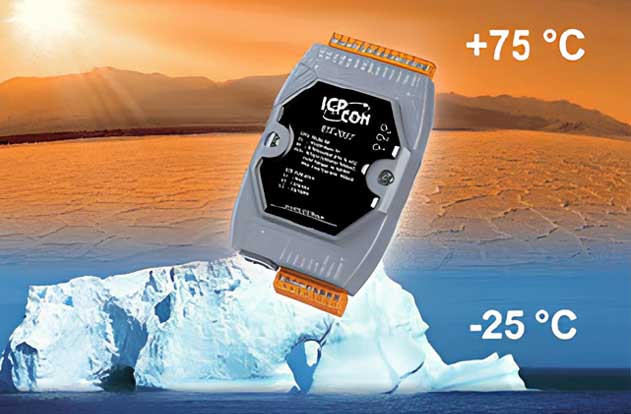

Highly Reliable Under Harsh Environment
  • ช่วงอุณหภูมิการทำงานกว้าง: -25 ~ +75°C
  • อุณหภูมิในการจัดเก็บ: -30 ~ +80°C
  • ความชื้น: 10 ~ 90% RH (ไม่ควบแน่น)

I/O Pair Connection

ฟังก์ชันนี้ใช้สำหรับสร้างคู่ AI/DI กับ AO/DO ผ่านอีเธอร์เน็ต เมื่อการกำหนดค่าเสร็จสิ้น โมดูล I/O สามารถตรวจสอบสถานะของอุปกรณ์ AI/DI ระยะไกล แล้วใช้โปรโตคอล Modbus TCP เพื่อเขียนข้อมูลลงในช่อง AO/DO ภายในเครื่องอย่างต่อเนื่องในพื้นหลัง

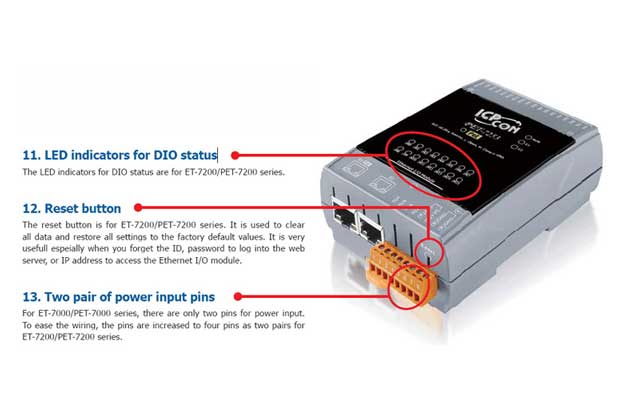

10

power-on value and safe value

นอกจากการตั้งค่าด้วยคำสั่ง AO, DO ที่กำหนดไว้แล้ว AO และ DO ยังสามารถตั้งค่าได้ภายใต้เงื่อนไขอีกสองแบบ

Power-on Value : ค่าที่ตั้งไว้ตอนเปิดเครื่อง (Power-on Value) จะถูกโหลดเข้าสู่ AO และ DO ภายใต้ 3 เงื่อนไข ได้แก่ การเปิดเครื่อง, การรีเซ็ตโดย Module Watchdog, และการรีเซ็ตโดยคำสั่งรีเซ็ต

Safe Value : เมื่อเปิดใช้งาน Communication Watchdog และเกิดการหมดเวลา (timeout) ของ Communication Watchdog ค่า 'Safe Value' จะถูกโหลดเข้าสู่ AO และ DO

analog input

อุปกรณ์โมดูลทำหน้าที่รับค่าสัญญาณอนาล็อกแบบต่อเนื่องจากเซ็นเซอร์ เช่น อุณหภูมิ, ความดัน, หรือระดับน้ำ เพื่อแปลงเป็นข้อมูลดิจิทัล และส่งผ่านเครือข่าย Ethernet ไปยังคอมพิวเตอร์หรือระบบควบคุม เพื่อนำไปประมวลผลหรือแสดงผลต่อไป

📦 สินค้ามี Stock พร้อมจำหน่าย

Model AI DO
Channel Voltage & Current Input Sensor Input Channel Type Sink/Source
(NPN/PNP)
ET-7005 – 8 – Thermistor 4 Open Collector Sink (NPN)
PET-7005
ET-7015 ET-7215 7 – RTD:
Pt100, Pt1000, Ni120, Cu100, Cu1000		 – – –
PET-7015 PET-7215

ET-7017 📦

ET-7217 📦

 8 ±150 mV, ±500 mV, ±1 V,
±5 V, ±10 V, ±20 mA,
0 ~ 20 mA, 4 ~ 20 mA		 – 4 Open Collector Sink (NPN)
PET-7017 PET-7217
ET-7017-10 ET-7217-10 10/20 ±150 mV, ±500 mV, ±1 V,
±5 V, ±10 V, ±20 mA,
0 ~ 20 mA, 4 ~ 20 mA		 – – – –
PET-7017-10 PET-7217-10
– ET-7217RMS 8 0 ~ +10 Vrms, 0 ~ +5 Vrms,
0 ~ +1 Vrms, 0 ~ +500 mVrms,
0 ~ +150 mVrms		 – 4 Open Collector Sink (NPN)
PET-7217RMS
ET-7018Z/S ET-7218Z/S 10 ±15 mV, ±50 mV, ±100 mV,
±500 mV, ±1 V, ±2.5 V
±20 mA, 0~20 mA, 4~20 mA		 Thermocouple:
J, K, T, E, R, S, B, N, C, L, M, LDIN43710		 6/3
(Note 2)		 Open Collector Sink (NPN)
PET-7018Z/S PET-7218Z/S
ET-7019Z/S ET-7219Z/S 10 ±15 mV, ±50 mV, ±100 mV,
±150 mV, ±500 mV, ±1 V,
±5 V, ±10 V, ±20 mA,
0~20 mA, 4~20 mA		 Thermocouple:
J, K, T, E, R, S, B, N, C, L, M, LDIN43710		 6/3
(Note 2)		 Open Collector Sink (NPN)
PET-7019Z/S PET-7219Z/S

Note 1 : We recommend to choose ET-7018Z-PET-7018Z and ET-7019Z/PET-7019Z for extremely accurate thermocouple measurement.

Note 2 : 6 DO channels for ET-7018Z, PET-7018Z, ET-7019Z and PET-7019Z.

               3 DO channels for ET-7218Z, PET-7218Z, ET-7219Z and PET-7219Z.

multifunction i/o

อุปกรณ์โมดูลทำหน้าที่ Input/Output (I/O) สามารถรับส่งข้อมูล และควบคุมอุปกรณ์ต่างๆ ผ่านเครือข่าย Ethernet ทำให้สามารถติดตั้งเซ็นเซอร์ และอุปกรณ์ควบคุม (Actuators) ในพื้นนที่ห่างไกลจากระบบควบคุมหลัก และจัดการข้อมูลได้อย่างแม่นยำ ผ่านการสื่อสารแบบกระจาย

📦 สินค้ามี Stock พร้อมจำหน่าย

Model AI AO DI/Counter DO
Channel Voltage &
Current Input		 Sensor Input Channel Voltage & Current Output Channel Type Channel Type

ET-7002 📦

 ET-7202 3 ±150 mV,
±500 mV,
±1V, ±5 V,
±10 V,
+0 ~ +20 mA,
±20 mA, 4 ~ 20mA		 – – –
6
 Wet
(Sink,Source)		 3 Power Relay
(Form A)
PET-7002 PET-7202
–

ET-7204

 4 ±500 mV,
±1V, ±5 V,
±10 V,
+0 ~ +20 mA,
±20 mA, 4 ~ 20mA		 – 4 0 ~ 5 V,
±5 V,
0 ~ 10 V,
±10 V,
0 ~ 20 mA,
4 ~ 20 mA
4
 Dry (Source),
Wet (Sink)		 – –
PET-7204

ET-7016

 – 2 ±15 mV, ±50 mV,
±100 mV,
±500 mV,
±1 V, ±2.5 V,
0 ~ 20 mA,
±20 mA, 4 ~ 20mA		 Strain Gague,
Load Cell,
Full-Bridge,
Half-Bridge,
Quarter-Bridge		 1
(Note)		 0 ~ 10 V 2 Wet
(Sink,Source)		 2 Open Collector (Sink)
PET-7016

ET-7024

 ET-7224 – – – 4 0 ~ 5 V,
±5 V,
0 ~ 10 V,
±10 V,
0 ~ 20 mA,
4 ~ 20 mA		 5 Dry (Source),
Wet (Sink,Source)		 5 Open Collector (Sink)
PET-7024 PET-7224

ET-7026

ET-7226

 6 ±500 mV, ±1 V,
±5 V, ±10 V,
0 ~ 20 mA,
±20 mA, 4~20mA		 – 2 0 ~ 5 V,
±5 V,
0 ~ 10 V,
±10 V,
0 ~ 20 mA,
4 ~ 20 mA		 2 Dry (Source),
Wet (Sink,Source)		 2 Open Collector (Sink)
PET-7026 PET-7226

Note  : The AO is configured as a voltage excitation source for the strain gauge.

analog output

อุปกรณ์โมดูลทำหน้าที่ส่งสัญญาณข้อมูลในรูปแบบต่อเนื่อง (Analog Signal) ผ่านเครือข่าย Ethernet ไปยังอุปกรณ์ภายนอก เช่น มอเตอร์ หรือวาล์ว เพื่อควบคุมการทำงานของอุปกรณ์เหล่านั้น โดยสัญญาณอนาล็อกนี้จะสามารถปรับได้หลายระดับ

📦 สินค้ามี Stock พร้อมจำหน่าย

Model AO
Channel Resolution Voltage Output Current Output Safe Value Power-on Value

ET-7028

 ET-7228 8 12-bit 0 ~ 5 V, ±5 V,
0 ~ 10 V, ±10 V		 0 ~ 20 mA,
4 ~ 20 mA		 Yes
Yes
PET-7028 PET-7228

DC Digital I/O

อุปกรณ์โมดูลที่ใช้ในการรับ (Input) และส่ง (Output) ข้อมูลแบบดิจิทัล (สัญญาณ 0 หรือ 1) ผ่านระบบเครือข่าย Ethernet โดยเฉพาะ และใช้ในการโหลด DC (เช่น LED, รีเลย์, โซลินอยด์) ด้วยทรานซิสเตอร์ เพื่อขยายและควบคุมการทำงานของอุปกรณ์ในระบบอัตโนมัติได้อย่างแม่นยำผ่านเครือข่าย LAN

📦 สินค้ามี Stock พร้อมจำหน่าย

Model DI DO
Channel Type Sink/Source
(NPN/PNP)		 Channel Type Sink/Source
(NPN/PNP)		 Max. Load Current @ 25 °C

ET-7042 📦

ET-7242 📦

 – – – 16 Open Collector Sink (NPN) 100 mA/channel /
650 mA/channel
ET-7042-UT ET-7242-UT
PET-7042 PET-7242

ET-7044

ET-7244

 8 Wet Sink/Source
(NPN/PNP)		 8 Open Collector Sink (NPN) 300 mA/channel /
650 mA/channel
PET-7044 PET-7244
–

ET-7245

 – – – 16 Open Source Source (PNP) 600 mA/channel
PET-7245

ET-7050 📦

 – 12 Wet Sink/Source
(NPN/PNP)		 6 Open Collector Sink (NPN) 100 mA/channel
PET-7050
– ET-7250A Dry, Wet 500 mA/channel
PET-7250A

ET-7051

ET-7251

 16 Wet Sink/Source
(NPN/PNP)		 – – – –
PET-7051 PET-7251

ET-7052

 ET-7252 8 Wet Sink/Source
(NPN/PNP)		 8 Open Collector Source (PNP) 650 mA/channel
PET-7052 PET-7252

ET-7053

ET-7253

 16 Dry Source (PNP) – – – –
PET-7053

PET-7253
–

ET-7255

 8 Dry, Wet Sink/Source
(NPN/PNP)		 8 Open Collector Source (PNP) 650 mA/channel
PET-7255

AC/DC Digital Input

อุปกรณ์รับสัญญาณดิจิทัลแบบไบนารี (เปิด/ปิด) จากอุปกรณ์ภายนอกที่ใช้ไฟฟ้ากระแสสลับ (AC) หรือกระแสตรง (DC) เข้ามาประมวลผลผ่านระบบเครือข่ายอีเทอร์เน็ต เพื่อใช้ในการตรวจสอบสถานะของอุปกรณ์ เช่น เซ็นเซอร์ สวิตช์ต่างๆ และนำข้อมูลไปแสดงผลเพื่อการควบคุมต่อไป

📦 สินค้ามี Stock พร้อมจำหน่าย

Model DI
Channel Type Sink/Source
(NPN/PNP)		 ON Voltage Level OFF Voltage Level Isolation Voltage
– ET-7258 8 Wet Sink/Source
(NPN/PNP)		 80 ~ 250 VAC
±90 ~ ±250 VDC		 30 VAC (max.)
±30 VDC (max.)		 Ethernet: 1500 VDC
I/O: 2500 VDC
PET-7258
– ET-7258M-16 16 80 ~ 250 VAC
±100 ~ ±250 VDC
PET-7258M-16
ET-7258M-16-UTA
PET-7258M-16-UTA
– ET-7259 8 Wet Sink/Source
(NPN/PNP)		 10 ~ 80 VAC
±15 ~ ±80 VDC		 3 VAC (max.)
±3 VDC (max.)
PET-7259
– ET-7259M-16 16 15 ~ 90 VAC
±20 ~ ±90 VDC
PET-7259M-16
ET-7259M-16-UTA
PET-7259M-16-UTA

relay output & digital input

อุปกรณ์ที่รับส่งสัญญาณดิจิทัลผ่านเครือข่าย Ethernet โดยมีส่วนประกอบหลักคือ

  • Relay output : ทำหน้าที่ส่งสัญญาณ เปิด/ปิด วงจรไฟฟ้าให้กับอุปกรณ์ต่างๆ เช่น หลอดไฟ หรือมอเตอร์ โดยอาศัยรีเลย์เป็นตัวกลางในการสวิตช์กระแสไฟ
  • Digital input : ใช้รับข้อมูลแบบดิจิทัล (0 หรือ 1) จากอุปกรณ์ภายนอก เช่น สวิตช์, ปุ่มกด, หรือเซนเซอร์ต่างๆ

📦 สินค้ามี Stock พร้อมจำหน่าย

Model Relay Output DI
Channel Relay Type Max. Load Current @ 25°C Channel Type Sink/Source
(NPN/PNP)

ET-7060 📦

 ET-7260 6 Power Relay Form A
(SPST N.O.)		 5.0 A/channel 6 Wet Sink/Source
(NPN/PNP)
PET-7060 PET-7260
– ET-7260A 6 Power Relay Form A
(SPST N.O.)		 5.0 A/channel 6 Dry, Wet Sink/Source
(NPN/PNP)
– PET-7260A
– ET-7261 11 Power Relay Form A
(SPST N.O.)		 5.0 A/channel – – –
PET-7261

ET-7065

 – 6 PhotoMOS Relay Form A 1.0 A/channel 6 Wet Sink/Source
(NPN/PNP)
PET-7065
ET-7066 – 8 PhotoMOS Relay Form A 1.0 A/channel – – –
PET-7066
ET-7067 ET-7267 8 Power Relay Form A
(SPST N.O.)		 5.0 A/channel – – –
PET-7067 PET-7267

Encoder/Counter Input

อุปกรณ์โมดูลรับส่งข้อมูลจากอุปกรณ์ต่างๆ เช่น เซนเซอร์, สวิตช์, หรือเครื่องจักร การป้อนข้อมูลที่แปลงจากการเคลื่อนไหวเครื่องจักร เช่น การหมุนหรือระยะทาง ให้เป็นการวิ่งสัญญาณไฟฟ้าที่ระบบควบคุมสามารถประมวลผลได้ โดย Counter Input ใช้สำหรับการนับจำนวนการวิ่งของข้อมูลที่ส่งมาจาก Encoder เพื่อคำนวณค่าต่างๆ เช่น ระยะทางการหมุน ตำแหน่ง หรือความเร็ว

📦 สินค้ามี Stock พร้อมจำหน่าย

Model Encoder/Frequency/Counter Input DO
Channel Encoder Counter Frequency Count Value Retention Maximum counting rate Channel Type

ET-7083

 – 3 CW/CCW,
Dir/Pulse,
AB Phase		 – – Yes 1 MHz – –
PET-7083
–

ET-7284

 4/8 Up or Up/Down Yes 200 kHz 4 Open Collector
PET-7284

Product Lines Comparison Table

Comparison Item ET-2200
PET-2200		 tET
tPET		 ET-7000
PET-7000		 ET-7200
PET-7200
ET-2200
tPET
PET-7000
PET-7200
Ethernet 2-Port Switch,
10/100 M		 10/100 M 2-Port Switch,
10/100 M
PoE PET-2200 only tPET only PET-7000 only PET-7200 only
Protocol Modbus TCP/UDP, MQTT, and SNMP V2c (Note1) Modbus TCP/UDP
Web HMI Yes
Multi-client Yes (32) Yes (12)
IP Filter Yes (Accessible IP)
Latched DI Yes
DI as Counter (32-bit) 2.5 or 3 kHz 3.5 kHz (without filter) 100 or 500 Hz 100 Hz
I/O Pair-Connection Yes (Pull/Push Mode) Yes (Pull Mode)
PWM Yes (100 Hz max.) -
Frequency Measurement Yes (3 kHz max.) -
Dual Watchdog Yes (Module, Host)
Form Factor Slim Type Tiny Size Palm Size
Space Occupied on DIN-Rail 3.3 cm 5.2 cm 7.2 cm 7.6 cm

Note  : The SNMP protocol is not available for all modules.

selection guide

ethernet i/o modules

Title

  • introduction

  • analog i/o

  • digital i/o

  • encoder / frequency

    / counter

  • ethernet i/o

    comparison table

introduction

ET-7x00/PET-7x00 เป็นโมดูล Ethernet I/O แบบเว็บเบส ที่มาพร้อมกับ เว็บเซิร์ฟเวอร์ในตัว ทำให้สามารถตั้งค่า ตรวจสอบ I/O และควบคุม I/O ได้ง่าย ๆ เพียงใช้เว็บเบราว์เซอร์ทั่วไป การควบคุมระยะไกลก็ง่ายดายเหมือนกับการท่องอินเทอร์เน็ต

นอกจากฟังก์ชัน Web HMI แล้ว ยังไม่จำเป็นต้องมีทักษะการเขียนโปรแกรมหรือ HTML ใด ๆ อีกต่อไป การสร้างหน้าเว็บแบบไดนามิกและน่าสนใจสำหรับการตรวจสอบและควบคุม I/O จะกลายเป็นงานที่สนุกสำหรับวิศวกรไปโดยปริยาย ET-7x00/PET-7x00 มอบการเข้าถึงที่ง่ายและปลอดภัยให้กับผู้ใช้ได้ทุกที่ทุกเวลา! นอกจากนี้ ET-7x00/PET-7x00 ยังรองรับ โปรโตคอล Modbus TCP ที่ทำให้การเชื่อมต่อเข้ากับซอฟต์แวร์ SCADA เป็นไปอย่างสมบูรณ์แบบ

ยิ่งไปกว่านั้น PET-7x00 ยังมาพร้อมฟังก์ชัน PoE (Power over Ethernet) ที่สามารถส่งผ่านได้ทั้งสัญญาณ Ethernet และพลังงานในสายเคเบิล Ethernet เส้นเดียว คุณสมบัตินี้ทำให้การติดตั้ง PET-7x00 ง่ายดายราวกับปอกกล้วยเข้าปาก ลองจินตนาการดูสิว่า ไม่ต้องมีสายไฟฟ้าที่ไม่จำเป็นอีกต่อไป มีเพียงสาย Ethernet เส้นเดียวก็เพียงพอสำหรับทุกสิ่งในภาคสนามแล้ว

features

Power Over Ethernet (PoE)

PET-7000/PET-7200 Series มี Module ที่สามารถรับพลังงานจากสวิตช์ PoE ที่เป็นไปตามมาตรฐาน IEEE802.3af ได้ โดยทั้งสัญญาณ Ethernet และพลังงานสามารถส่งผ่านผ่านสายเคเบิล Ethernet เส้นเดียว ทำให้ไม่จำเป็นต้องมีการเดินสายหรือแหล่งจ่ายไฟเพิ่มเติม

Daisy-Chain Ethernet Cabling

ET-7200/PET-7200 Series มีสวิตช์อีเธอร์เน็ตแบบ 2 พอร์ตในตัว เพื่อรองรับการเชื่อมต่อแบบเดซี่เชน (Daisy-Chain Topology) ทำให้การเดินสายง่ายขึ้นมาก และช่วยลดค่าใช้จ่ายรวมของสายและสวิตช์ได้อย่างมีนัยสำคัญ

LAN Bypass

ฟังก์ชัน LAN Bypass รับประกันการสื่อสารผ่านอีเธอร์เน็ต โดยจะทำงานโดยอัตโนมัติเพื่อให้การรับส่งข้อมูลเครือข่ายดำเนินต่อไปได้ เมื่อ ET-7200/PET-7200 สูญเสียการจ่ายพลังงาน

Communication Security

จำเป็นต้องใช้บัญชีผู้ใช้และรหัสผ่านเมื่อเข้าสู่ระบบเว็บเซิร์ฟเวอร์ นอกจากนี้ยังมีตัวกรองที่อยู่ IP ซึ่งสามารถใช้ในการอนุญาตหรือปฏิเสธการเชื่อมต่อจากที่อยู่ IP เฉพาะได้

Support for both Modbus TCP and Modbus UDP Protocols

ฟังก์ชัน Modbus TCP และ Modbus UDP Slave บนพอร์ตอีเธอร์เน็ตสามารถใช้เพื่อส่งมอบข้อมูลให้กับซอฟต์แวร์ SCADA ระยะไกลได้

Built-in I/O

ส่วนประกอบ I/O หลากหลายชนิดถูกรวมไว้พร้อมหลายช่องสัญญาณในโมดูล I/O เดียว ซึ่งช่วยให้การใช้งาน I/O มีความคุ้มค่ามากที่สุด และเพิ่มประสิทธิภาพการทำงานของการปฏิบัติการ I/O

Dual Watchdog

Dual Watchdog ประกอบด้วย Module Watchdog และ Communication Watchdog การทำงานของ AO และ DO ก็เกี่ยวข้องกับ Dual Watchdog ด้วย

Module Watchdog เป็นวงจรฮาร์ดแวร์ที่ติดตั้งมาในตัว ใช้ตรวจสอบการทำงานของโมดูล และจะรีเซ็ต CPU หากเกิดความล้มเหลวในฮาร์ดแวร์หรือซอฟต์แวร์ จากนั้นค่าที่ตั้งไว้ตอนเปิดเครื่อง (Power-on Value) ของ AO และ DO จะถูกโหลดขึ้น

Communication Watchdog เป็นฟังก์ชันซอฟต์แวร์สำหรับตรวจสอบการสื่อสารระหว่างโฮสต์และโมดูล I/O โดยสามารถตั้งค่าเวลา Timeout ของ Communication Watchdog ได้ หากโมดูล I/O ไม่ได้รับคำสั่งจากโฮสต์เป็นระยะเวลาหนึ่ง Watchdog จะบังคับให้ AO และ DO ทำงานตามค่า Safe Value ที่ตั้งโปรแกรมไว้ล่วงหน้า เพื่อป้องกันความเสียหายที่ไม่คาดคิดต่ออุปกรณ์ที่เชื่อมต่ออยู่

Highly Reliable Under Harsh Environment
  • ช่วงอุณหภูมิการทำงานกว้าง: -25 ~ +75°C
  • อุณหภูมิในการจัดเก็บ: -30 ~ +80°C
  • ความชื้น: 10 ~ 90% RH (ไม่ควบแน่น)

I/O Pair Connection

ฟังก์ชันนี้ใช้สำหรับสร้างคู่ AI/DI กับ AO/DO ผ่านอีเธอร์เน็ต เมื่อการกำหนดค่าเสร็จสิ้น โมดูล I/O สามารถตรวจสอบสถานะของอุปกรณ์ AI/DI ระยะไกล แล้วใช้โปรโตคอล Modbus TCP เพื่อเขียนข้อมูลลงในช่อง AO/DO ภายในเครื่องอย่างต่อเนื่องในพื้นหลัง

10

power-on value and safe value

นอกจากการตั้งค่าด้วยคำสั่ง AO, DO ที่กำหนดไว้แล้ว AO และ DO ยังสามารถตั้งค่าได้ภายใต้เงื่อนไขอีกสองแบบ

Power-on Value : ค่าที่ตั้งไว้ตอนเปิดเครื่อง (Power-on Value) จะถูกโหลดเข้าสู่ AO และ DO ภายใต้ 3 เงื่อนไข ได้แก่ การเปิดเครื่อง, การรีเซ็ตโดย Module Watchdog, และการรีเซ็ตโดยคำสั่งรีเซ็ต

Safe Value : เมื่อเปิดใช้งาน Communication Watchdog และเกิดการหมดเวลา (timeout) ของ Communication Watchdog ค่า 'Safe Value' จะถูกโหลดเข้าสู่ AO และ DO

analog input

อุปกรณ์โมดูลทำหน้าที่รับค่าสัญญาณอนาล็อกแบบต่อเนื่องจากเซ็นเซอร์ เช่น อุณหภูมิ, ความดัน, หรือระดับน้ำ เพื่อแปลงเป็นข้อมูลดิจิทัล และส่งผ่านเครือข่าย Ethernet ไปยังคอมพิวเตอร์หรือระบบควบคุม เพื่อนำไปประมวลผลหรือแสดงผลต่อไป

📦 สินค้ามี Stock พร้อมจำหน่าย

Model AI DO
Channel Voltage & Current Input Sensor Input Channel Type Sink/Source
(NPN/PNP)
ET-7005 – 8 – Thermistor 4 Open Collector Sink (NPN)
PET-7005
ET-7015 ET-7215 7 – RTD:
Pt100, Pt1000, Ni120, Cu100, Cu1000		 – – –
PET-7015 PET-7215

ET-7017 📦

ET-7217 📦

 8 ±150 mV, ±500 mV, ±1 V,
±5 V, ±10 V, ±20 mA,
0 ~ 20 mA, 4 ~ 20 mA		 – 4 Open Collector Sink (NPN)
PET-7017 PET-7217
ET-7017-10 ET-7217-10 10/20 ±150 mV, ±500 mV, ±1 V,
±5 V, ±10 V, ±20 mA,
0 ~ 20 mA, 4 ~ 20 mA		 – – – –
PET-7017-10 PET-7217-10
– ET-7217RMS 8 0 ~ +10 Vrms, 0 ~ +5 Vrms,
0 ~ +1 Vrms, 0 ~ +500 mVrms,
0 ~ +150 mVrms		 – 4 Open Collector Sink (NPN)
PET-7217RMS
ET-7018Z/S ET-7218Z/S 10 ±15 mV, ±50 mV, ±100 mV,
±500 mV, ±1 V, ±2.5 V
±20 mA, 0~20 mA, 4~20 mA		 Thermocouple:
J, K, T, E, R, S, B, N, C, L, M, LDIN43710		 6/3
(Note 2)		 Open Collector Sink (NPN)
PET-7018Z/S PET-7218Z/S
ET-7019Z/S ET-7219Z/S 10 ±15 mV, ±50 mV, ±100 mV,
±150 mV, ±500 mV, ±1 V,
±5 V, ±10 V, ±20 mA,
0~20 mA, 4~20 mA		 Thermocouple:
J, K, T, E, R, S, B, N, C, L, M, LDIN43710		 6/3
(Note 2)		 Open Collector Sink (NPN)
PET-7019Z/S PET-7219Z/S

Note 1 : We recommend to choose ET-7018Z-PET-7018Z and ET-7019Z/PET-7019Z for extremely accurate thermocouple measurement.

Note 2 : 6 DO channels for ET-7018Z, PET-7018Z, ET-7019Z and PET-7019Z.

               3 DO channels for ET-7218Z, PET-7218Z, ET-7219Z and PET-7219Z.

multifunction i/o

อุปกรณ์โมดูลทำหน้าที่ Input/Output (I/O) สามารถรับส่งข้อมูล และควบคุมอุปกรณ์ต่างๆ ผ่านเครือข่าย Ethernet ทำให้สามารถติดตั้งเซ็นเซอร์ และอุปกรณ์ควบคุม (Actuators) ในพื้นนที่ห่างไกลจากระบบควบคุมหลัก และจัดการข้อมูลได้อย่างแม่นยำ ผ่านการสื่อสารแบบกระจาย

📦 สินค้ามี Stock พร้อมจำหน่าย

Model AI AO DI/Counter DO
Channel Voltage &
Current Input		 Sensor Input Channel Voltage & Current Output Channel Type Channel Type

ET-7002 📦

 ET-7202 3 ±150 mV,
±500 mV,
±1V, ±5 V,
±10 V,
+0 ~ +20 mA,
±20 mA, 4 ~ 20mA		 – – –
6
 Wet
(Sink,Source)		 3 Power Relay
(Form A)
PET-7002 PET-7202
–

ET-7204

 4 ±500 mV,
±1V, ±5 V,
±10 V,
+0 ~ +20 mA,
±20 mA, 4 ~ 20mA		 – 4 0 ~ 5 V,
±5 V,
0 ~ 10 V,
±10 V,
0 ~ 20 mA,
4 ~ 20 mA
4
 Dry (Source),
Wet (Sink)		 – –
PET-7204

ET-7016

 – 2 ±15 mV, ±50 mV,
±100 mV,
±500 mV,
±1 V, ±2.5 V,
0 ~ 20 mA,
±20 mA, 4 ~ 20mA		 Strain Gague,
Load Cell,
Full-Bridge,
Half-Bridge,
Quarter-Bridge		 1
(Note)		 0 ~ 10 V 2 Wet
(Sink,Source)		 2 Open Collector (Sink)
PET-7016

ET-7024

 ET-7224 – – – 4 0 ~ 5 V,
±5 V,
0 ~ 10 V,
±10 V,
0 ~ 20 mA,
4 ~ 20 mA		 5 Dry (Source),
Wet (Sink,Source)		 5 Open Collector (Sink)
PET-7024 PET-7224

ET-7026

ET-7226

 6 ±500 mV, ±1 V,
±5 V, ±10 V,
0 ~ 20 mA,
±20 mA, 4~20mA		 – 2 0 ~ 5 V,
±5 V,
0 ~ 10 V,
±10 V,
0 ~ 20 mA,
4 ~ 20 mA		 2 Dry (Source),
Wet (Sink,Source)		 2 Open Collector (Sink)
PET-7026 PET-7226

Note  : The AO is configured as a voltage excitation source for the strain gauge.

analog output

อุปกรณ์โมดูลทำหน้าที่ส่งสัญญาณข้อมูลในรูปแบบต่อเนื่อง (Analog Signal) ผ่านเครือข่าย Ethernet ไปยังอุปกรณ์ภายนอก เช่น มอเตอร์ หรือวาล์ว เพื่อควบคุมการทำงานของอุปกรณ์เหล่านั้น โดยสัญญาณอนาล็อกนี้จะสามารถปรับได้หลายระดับ

📦 สินค้ามี Stock พร้อมจำหน่าย

Model AO
Channel Resolution Voltage Output Current Output Safe Value Power-on Value

ET-7028

 ET-7228 8 12-bit 0 ~ 5 V, ±5 V,
0 ~ 10 V, ±10 V		 0 ~ 20 mA,
4 ~ 20 mA		 Yes
Yes
PET-7028 PET-7228

DC Digital I/O

อุปกรณ์โมดูลที่ใช้ในการรับ (Input) และส่ง (Output) ข้อมูลแบบดิจิทัล (สัญญาณ 0 หรือ 1) ผ่านระบบเครือข่าย Ethernet โดยเฉพาะ และใช้ในการโหลด DC (เช่น LED, รีเลย์, โซลินอยด์) ด้วยทรานซิสเตอร์ เพื่อขยายและควบคุมการทำงานของอุปกรณ์ในระบบอัตโนมัติได้อย่างแม่นยำผ่านเครือข่าย LAN

📦 สินค้ามี Stock พร้อมจำหน่าย

Model DI DO
Channel Type Sink/Source
(NPN/PNP)		 Channel Type Sink/Source
(NPN/PNP)		 Max. Load Current @ 25 °C

ET-7042 📦

ET-7242 📦

 – – – 16 Open Collector Sink (NPN) 100 mA/channel /
650 mA/channel
ET-7042-UT ET-7242-UT
PET-7042 PET-7242

ET-7044

ET-7244

 8 Wet Sink/Source
(NPN/PNP)		 8 Open Collector Sink (NPN) 300 mA/channel /
650 mA/channel
PET-7044 PET-7244
–

ET-7245

 – – – 16 Open Source Source (PNP) 600 mA/channel
PET-7245

ET-7050 📦

 – 12 Wet Sink/Source
(NPN/PNP)		 6 Open Collector Sink (NPN) 100 mA/channel
PET-7050
– ET-7250A Dry, Wet 500 mA/channel
PET-7250A

ET-7051

ET-7251

 16 Wet Sink/Source
(NPN/PNP)		 – – – –
PET-7051 PET-7251

ET-7052

 ET-7252 8 Wet Sink/Source
(NPN/PNP)		 8 Open Collector Source (PNP) 650 mA/channel
PET-7052 PET-7252

ET-7053

ET-7253

 16 Dry Source (PNP) – – – –
PET-7053

PET-7253
–

ET-7255

 8 Dry, Wet Sink/Source
(NPN/PNP)		 8 Open Collector Source (PNP) 650 mA/channel
PET-7255

AC/DC Digital Input

อุปกรณ์รับสัญญาณดิจิทัลแบบไบนารี (เปิด/ปิด) จากอุปกรณ์ภายนอกที่ใช้ไฟฟ้ากระแสสลับ (AC) หรือกระแสตรง (DC) เข้ามาประมวลผลผ่านระบบเครือข่ายอีเทอร์เน็ต เพื่อใช้ในการตรวจสอบสถานะของอุปกรณ์ เช่น เซ็นเซอร์ สวิตช์ต่างๆ และนำข้อมูลไปแสดงผลเพื่อการควบคุมต่อไป

📦 สินค้ามี Stock พร้อมจำหน่าย

Model DI
Channel Type Sink/Source
(NPN/PNP)		 ON Voltage Level OFF Voltage Level Isolation Voltage
– ET-7258 8 Wet Sink/Source
(NPN/PNP)		 80 ~ 250 VAC
±90 ~ ±250 VDC		 30 VAC (max.)
±30 VDC (max.)		 Ethernet: 1500 VDC
I/O: 2500 VDC
PET-7258
– ET-7258M-16 16 80 ~ 250 VAC
±100 ~ ±250 VDC
PET-7258M-16
ET-7258M-16-UTA
PET-7258M-16-UTA
– ET-7259 8 Wet Sink/Source
(NPN/PNP)		 10 ~ 80 VAC
±15 ~ ±80 VDC		 3 VAC (max.)
±3 VDC (max.)
PET-7259
– ET-7259M-16 16 15 ~ 90 VAC
±20 ~ ±90 VDC
PET-7259M-16
ET-7259M-16-UTA
PET-7259M-16-UTA

relay output & digital input

อุปกรณ์ที่รับส่งสัญญาณดิจิทัลผ่านเครือข่าย Ethernet โดยมีส่วนประกอบหลักคือ

  • Relay output : ทำหน้าที่ส่งสัญญาณ เปิด/ปิด วงจรไฟฟ้าให้กับอุปกรณ์ต่างๆ เช่น หลอดไฟ หรือมอเตอร์ โดยอาศัยรีเลย์เป็นตัวกลางในการสวิตช์กระแสไฟ
  • Digital input : ใช้รับข้อมูลแบบดิจิทัล (0 หรือ 1) จากอุปกรณ์ภายนอก เช่น สวิตช์, ปุ่มกด, หรือเซนเซอร์ต่างๆ

📦 สินค้ามี Stock พร้อมจำหน่าย

Model Relay Output DI
Channel Relay Type Max. Load Current @ 25°C Channel Type Sink/Source
(NPN/PNP)

ET-7060 📦

 ET-7260 6 Power Relay Form A
(SPST N.O.)		 5.0 A/channel 6 Wet Sink/Source
(NPN/PNP)
PET-7060 PET-7260
– ET-7260A 6 Power Relay Form A
(SPST N.O.)		 5.0 A/channel 6 Dry, Wet Sink/Source
(NPN/PNP)
– PET-7260A
– ET-7261 11 Power Relay Form A
(SPST N.O.)		 5.0 A/channel – – –
PET-7261

ET-7065

 – 6 PhotoMOS Relay Form A 1.0 A/channel 6 Wet Sink/Source
(NPN/PNP)
PET-7065
ET-7066 – 8 PhotoMOS Relay Form A 1.0 A/channel – – –
PET-7066
ET-7067 ET-7267 8 Power Relay Form A
(SPST N.O.)		 5.0 A/channel – – –
PET-7067 PET-7267

Encoder/Counter Input

อุปกรณ์โมดูลรับส่งข้อมูลจากอุปกรณ์ต่างๆ เช่น เซนเซอร์, สวิตช์, หรือเครื่องจักร การป้อนข้อมูลที่แปลงจากการเคลื่อนไหวเครื่องจักร เช่น การหมุนหรือระยะทาง ให้เป็นการวิ่งสัญญาณไฟฟ้าที่ระบบควบคุมสามารถประมวลผลได้ โดย Counter Input ใช้สำหรับการนับจำนวนการวิ่งของข้อมูลที่ส่งมาจาก Encoder เพื่อคำนวณค่าต่างๆ เช่น ระยะทางการหมุน ตำแหน่ง หรือความเร็ว

📦 สินค้ามี Stock พร้อมจำหน่าย

Model Encoder/Frequency/Counter Input DO
Channel Encoder Counter Frequency Count Value Retention Maximum counting rate Channel Type

ET-7083

 – 3 CW/CCW,
Dir/Pulse,
AB Phase		 – – Yes 1 MHz – –
PET-7083
–

ET-7284

 4/8 Up or Up/Down Yes 200 kHz 4 Open Collector
PET-7284

Product Lines Comparison Table

Comparison Item ET-2200
PET-2200		 tET
tPET		 ET-7000
PET-7000		 ET-7200
PET-7200
ET-2200
tPET
PET-7000
PET-7200
Ethernet 2-Port Switch,
10/100 M		 10/100 M 2-Port Switch,
10/100 M
PoE PET-2200 only tPET only PET-7000 only PET-7200 only
Protocol Modbus TCP/UDP, MQTT, and SNMP V2c (Note1) Modbus TCP/UDP
Web HMI Yes
Multi-client Yes (32) Yes (12)
IP Filter Yes (Accessible IP)
Latched DI Yes
DI as Counter (32-bit) 2.5 or 3 kHz 3.5 kHz (without filter) 100 or 500 Hz 100 Hz
I/O Pair-Connection Yes (Pull/Push Mode) Yes (Pull Mode)
PWM Yes (100 Hz max.) -
Frequency Measurement Yes (3 kHz max.) -
Dual Watchdog Yes (Module, Host)
Form Factor Slim Type Tiny Size Palm Size
Space Occupied on DIN-Rail 3.3 cm 5.2 cm 7.2 cm 7.6 cm

Note  : The SNMP protocol is not available for all modules.

สนใจต้องการ

สอบถามเพิ่มเติม

ด้วยทีมงานมากประสบการณ์พร้อมให้คำปรึกษา ไว้วางใจให้เราเป็นส่วนหนึ่งของความสำเร็จ

Related Solutions

View all Solution
