Modbus
TCP to RTU/ASCII Gateway

Modbus TCP/UDP Master to RTU/ASCII Slave

Modbus RTU/ASCII Master to TCP/UDP Slave

ติดต่อสอบถามเพิ่มเติม >>

ดูรายการสินค้าทั้งหมด

tGW-700 Series

Modbus TCP to RTU/ASCII Gateway ที่ใช้งานง่ายที่สุด

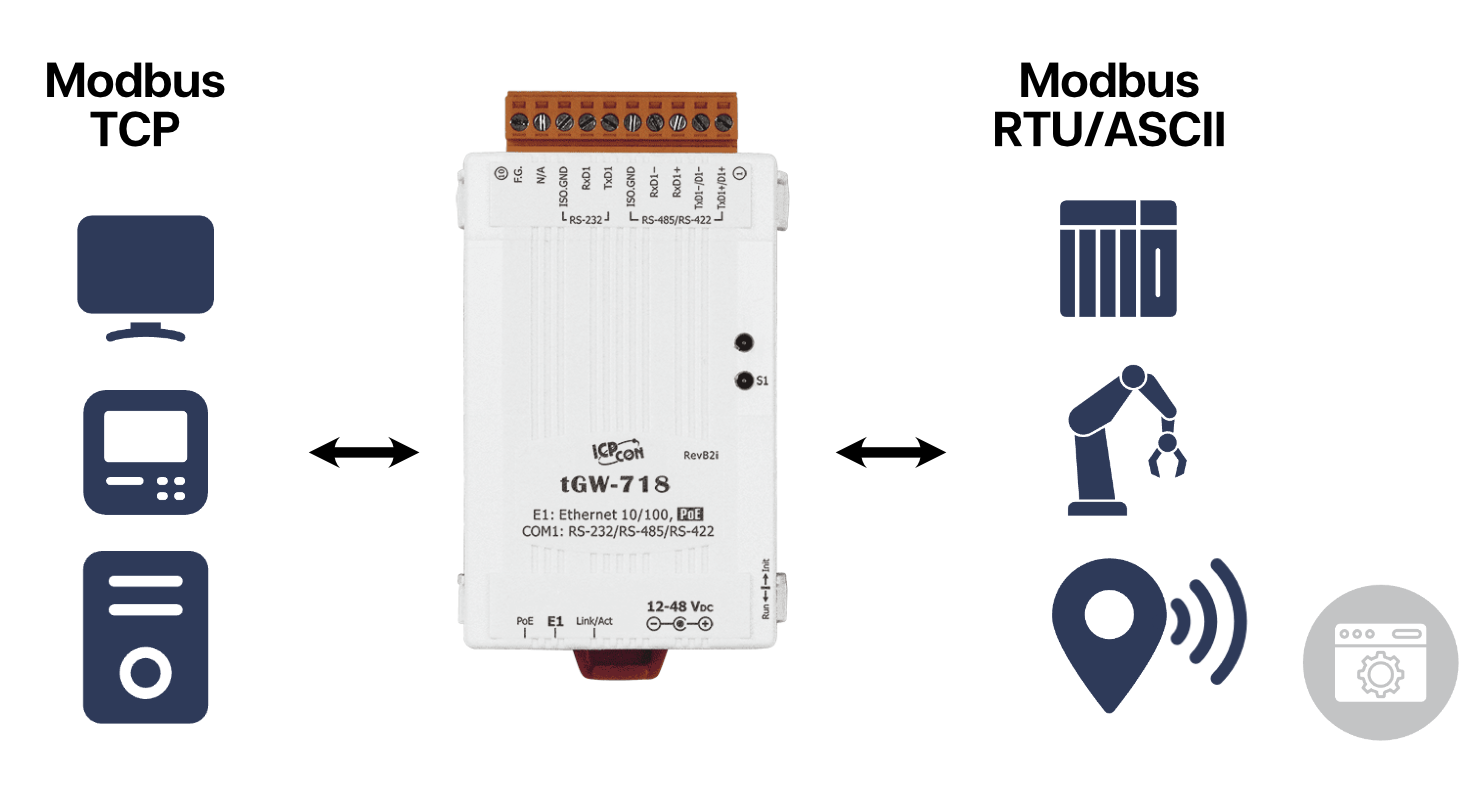

ICP DAS tGW-700 Series คือ Modbus Gateway ขนาดเล็กกระทัดรัด ทำหน้าที่เป็นสะพานเชื่อมระหว่างโปรโตคอล โดยรองรับการแปลงโปรโตคอลอัตโนมัติ



ช่วยให้ Modbus/TCP Host (เช่น ระบบ SCADA, HMI, หรือ PC) สามารถสื่อสารกับอุปกรณ์ปลายทางที่เป็น Modbus RTU หรือ ASCII ผ่านเครือข่าย Ethernet ได้โดยตรง โดยที่คุณไม่จำเป็นต้องเขียนโค้ดหรือแก้ไขโปรแกรมเดิม

ฟังก์ชันของ
tGW-700 Series

Title

แปลงโปรโตคอลแบบ 2 ทิศทาง (Bidirectional Gateway)

1. Modbus TCP to RTU/ASCII : แปลงคำสั่งจาก Master ที่เป็น Modbus TCP ไปยัง Slave ที่เป็น Modbus RTU/ASCII

2. Modbus RTU/ASCII to Modbus TCP : สามารถทำงานในโหมด Pair-connection เพื่อให้อุปกรณ์ Master ฝั่ง RTU/ASCII (เช่น PLC) สื่อสารกับอุปกรณ์ Slave ที่เป็น Modbus TCP ได้เช่นกัน

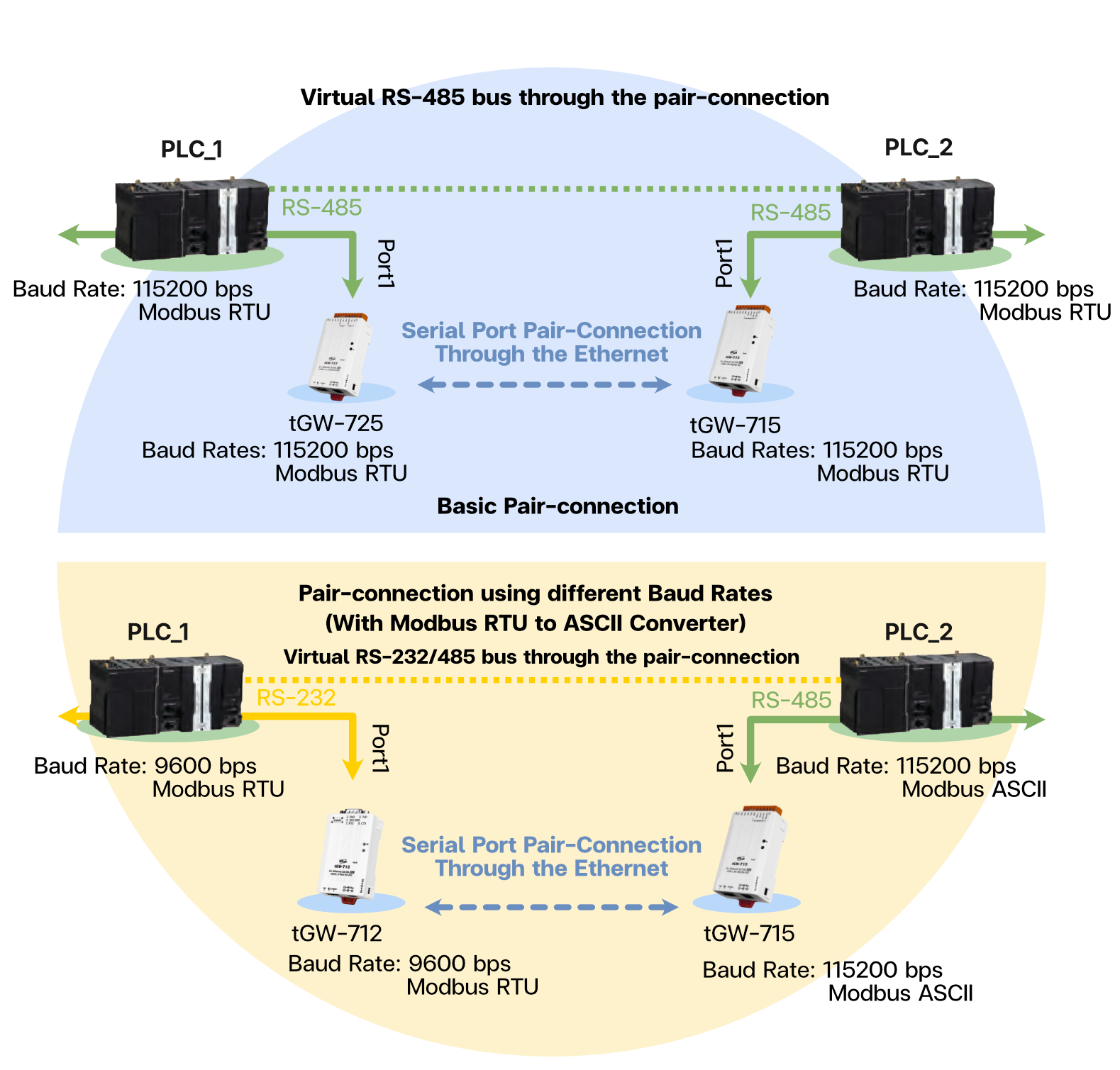

โหมด Pair-Connection (Serial Tunnel)

1. สร้างอุโมงค์ (Serial Tunnel) เพื่อเชื่อมต่ออุปกรณ์

Modbus RTU/ASCII 2 ตัวเข้าด้วยกันผ่านเครือข่าย Ethernet เหมาะสำหรับการขยายระยะทางการสื่อสารของอุปกรณ์ Serial โดยไม่ต้องเดินสายใหม่

2. สามารถเชื่อมต่อระหว่างอุปกรณ์ที่มี Baud Rate แตกต่างกันได้ ทำให้มีความยืดหยุ่นในการรวมระบบสูง

ติดตั้งง่ายและยืดหยุ่น

1. Power over Ethernet (PoE) : รองรับการจ่ายไฟผ่านสาย LAN ตามมาตรฐาน IEEE 802.3af (Class 1) ทำให้ไม่ต้องเดินสายไฟแยก

2. Low Power Consumption : ออกแบบมาให้ประหยัดพลังงานเป็นพิเศษ ช่วยลดค่าใช้จ่ายและเป็นมิตรต่อสิ่งแวดล้อม

3. Isolation Protection : ในรุ่น "i" จะมีระบบป้องกันแรงดันไฟฟ้าสูงถึง 3000 VDC และป้องกันไฟฟ้าสถิต (ESD) +/-4 kV เหมาะสำหรับสภาพแวดล้อมในโรงงานอุตสาหกรรม

เหมาะสำหรับทุกการประยุกต์ใช้งาน

1. การเชื่อมต่อ PLC รุ่นเก่าที่ใช้ RS-485 กับระบบ SCADA ผ่าน Ethernet : แก้ปัญหาข้อจำกัดของสาย Serial และรวมศูนย์การควบคุมมาไว้ที่ส่วนกลาง

2. การรวมระบบ OT เข้ากับเครือข่าย IT: นำข้อมูลจากเครื่องจักรและอุปกรณ์ในสายการผลิต (OT) เข้าสู่ระบบของฝ่าย IT เพื่อการวิเคราะห์และแสดงผล

3. การควบคุมและมอนิเตอร์อุปกรณ์ Modbus แบบเดิมผ่านระบบเครือข่ายใหม่ : พลิกโฉมอุปกรณ์ดั้งเดิมให้สามารถตรวจสอบและจัดการได้จากระยะไกล

ตัวอย่าง
การใช้งานจริง

(Application Cases)

ระบบตรวจสอบเครื่องปรับอากาศส่วนกลาง (Central AC Monitoring)

ในระบบปรับอากาศขนาดใหญ่ซึ่งประกอบด้วยอุปกรณ์หลากหลายชนิดที่สื่อสารผ่าน Modbus RTU (RS-485)



tGW-700 ถูกนำมาใช้เป็น Gateway เพื่อแปลงสัญญาณทั้งหมดเป็น Modbus TCP. ข้อมูลจะถูกส่งผ่านเครือข่าย Ethernet ไปยัง IIoT Edge Controller (WISE-5231M) เพื่อรวบรวมและส่งต่อไปยังศูนย์ควบคุม ทำให้สามารถมอนิเตอร์และรับการแจ้งเตือนได้แบบเรียลไทม์

การจัดการตู้จำหน่ายสินค้าอัตโนมัติ (Vending Machine)



ตู้จำหน่ายสินค้าแบบดั้งเดิมมักไม่มีระบบเครือข่าย ทำให้การตรวจสอบสต็อกและการบำรุงรักษาทำได้ยาก



tGW-700 เข้ามาแก้ปัญหานี้โดยทำหน้าที่เป็นสะพานเชื่อมต่อเครื่องเข้ากับ IIoT Edge Controller (WISE-5231M) เพื่อรวบรวมข้อมูลสำคัญ เช่น สินค้าคงคลัง, อุณหภูมิ, และสถานะเครื่อง. ข้อมูลเหล่านี้จะถูกส่งไปยัง Cloud (IoTstar) เพื่อวิเคราะห์และแจ้งเตือนให้พนักงานเข้าเติมสินค้าหรือซ่อมบำรุงได้อย่างทันท่วงที ช่วยลดต้นทุนและเวลาในการดำเนินงาน

เลือกรุ่นที่ใช่
สำหรับงานของคุณ

(Selection Guide)

tGW-700 Series
(จ่ายไฟผ่าน PoE และ DC Jack)

รุ่น (Non-Isolated / Isolated)

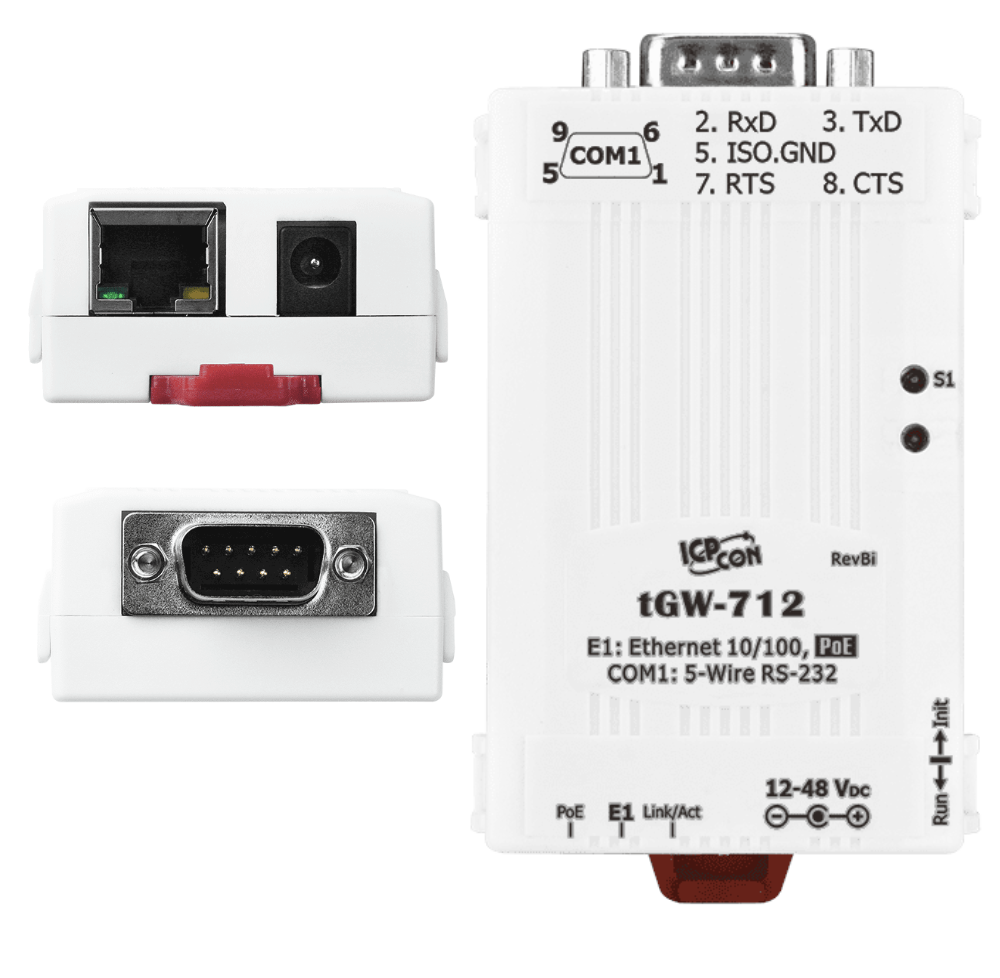

tGW-712 / tGW-712i

tGW-712 / tGW-712i

tGW-712 / tGW-712i

tGW-712 / tGW-712i

tGW-712 / tGW-712i

tGW-712 / tGW-712i

tGW-712 / tGW-712i

tGW-712 / tGW-712i

tGW-712 / tGW-712i

COM1

RS-232

RS-232

RS-232

RS-485/RS-422

RS-485

RS-485

RS-232/RS-485/RS-422

RS-485

RS-485

COM2

-

RS-232

RS-232

-

RS-485

RS-485

-

RS-232

RS-232

COM3

-

-

RS-232

-

-

RS-485

-

-

RS-232

tGW-700 Series
(จ่ายไฟผ่าน DC Terminal Block)

รุ่น (Non-Isolated / Isolated)

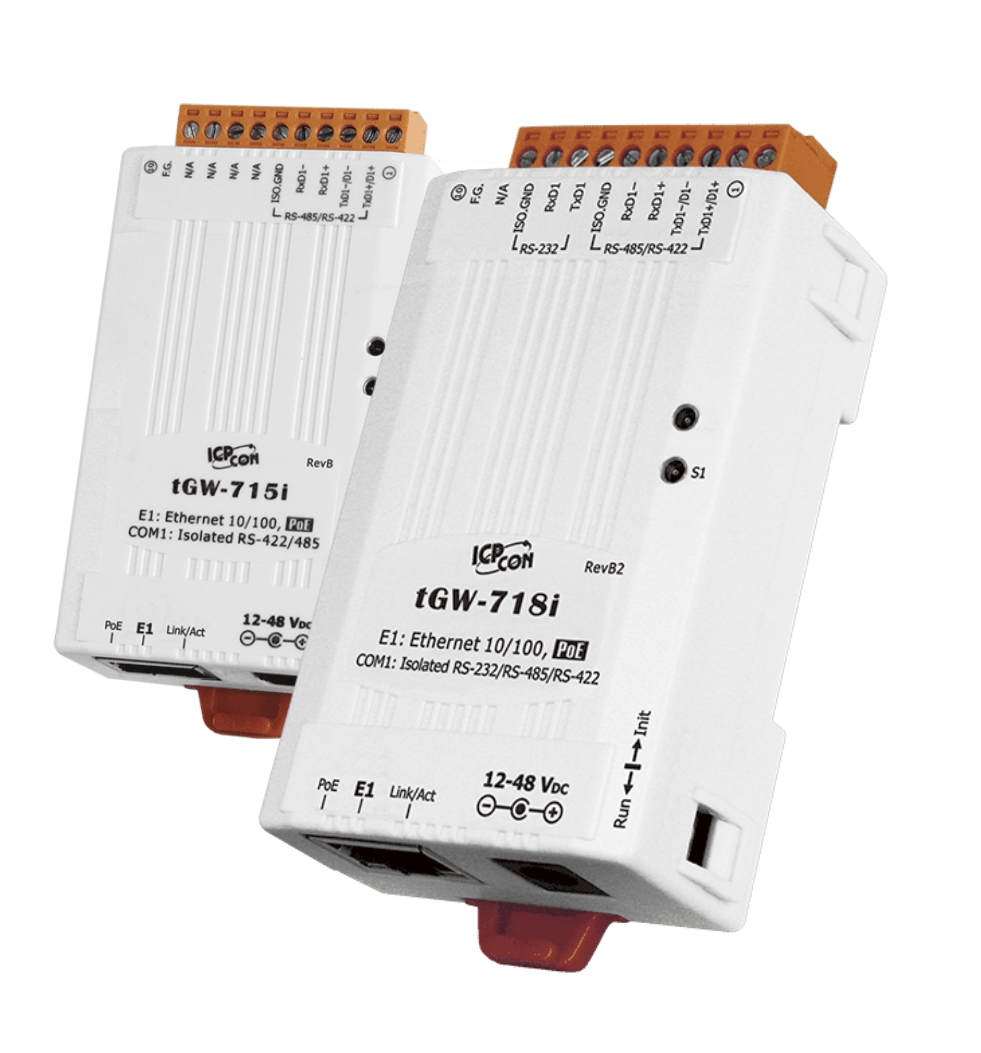

tGW-715-T / tGW-715i-T

tGW-718-T / tGW-718i-T

COM1

RS-485/RS-422

RS-232/RS-485/RS-422

COM2

-

-

COM3

-

-

ก้าวต่อไปอย่างมั่นใจ สู่การเชื่อมต่อที่เหนือกว่า

tGW-700 Series ถูกออกแบบมาไม่เพียงแต่เพื่อประสิทธิภาพในวันนี้ แต่เพื่อความยืดหยุ่นสำหรับอนาคตด้วย จึงเป็นการลงทุนที่คุ้มค่า ที่จะช่วยยืดอายุการใช้งานของอุปกรณ์เดิม และเปิดประตูสู่ความเป็นไปได้ใหม่ๆ ของระบบอัตโนมัติและ IIoT



ติดต่อเราเพื่อขอคำปรึกษาและใบเสนอราคาได้ทันที
