Switcher / Multiviewer ที่มีหลายแหล่งภาพแต่จอเดียว หลายจอที่ต้องสลับสับเปลี่ยน หรืออยากเห็นหลายแหล่งพร้อมกันบนจอเดียว? อุปกรณ์กลุ่มนี้ทำหน้าที่เลือก กระจาย และรวมสัญญาณภาพ HDMI ให้ไปออกจอที่ต้องการ รองรับ 4K เลือกให้ตรงกับงานของคุณ
- Product
- Solution
เข้าใจก่อนเลือก

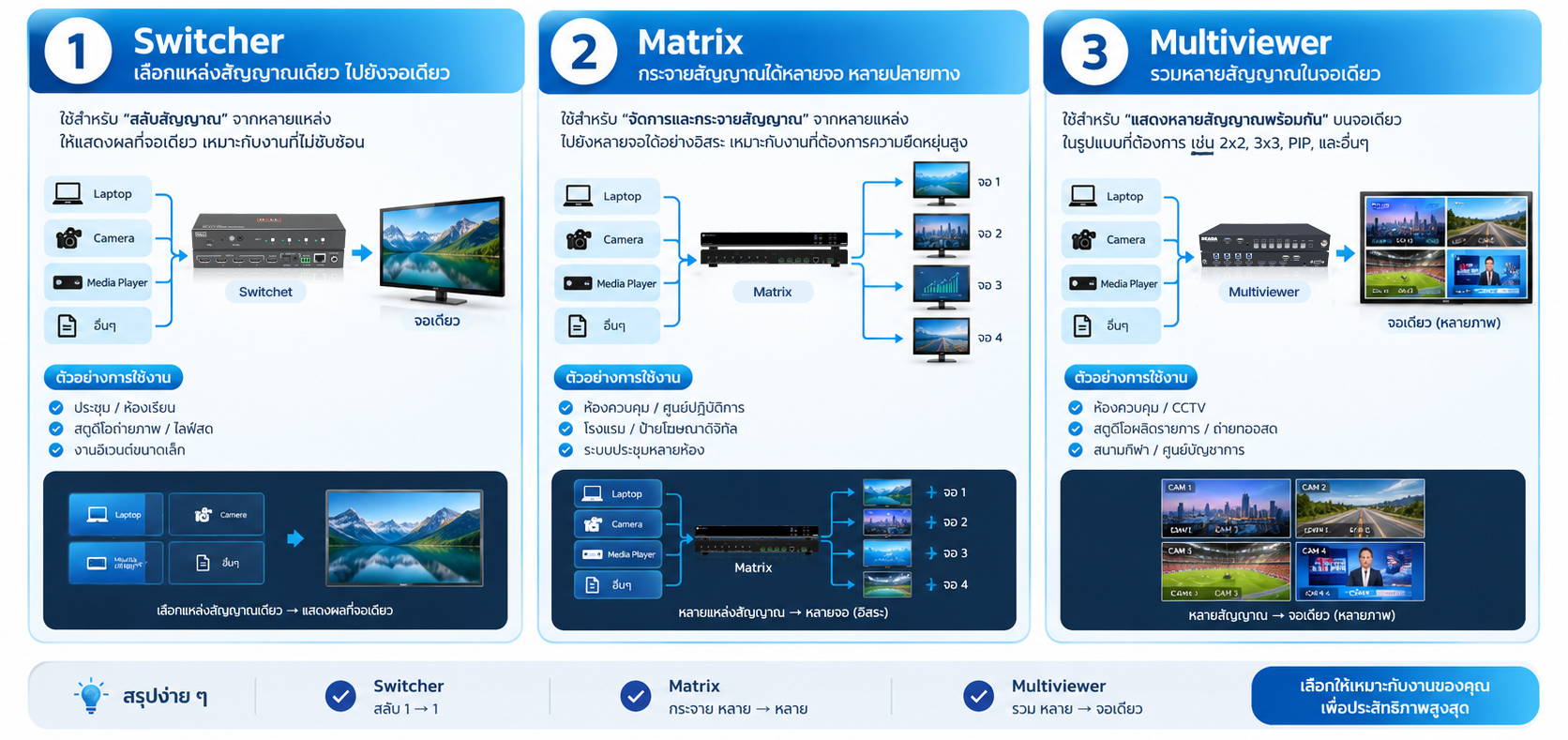

Switcher · Matrix · Multiviewer ต่างกันอย่างไร
สามคำนี้ทำงานคนละแบบ เข้าใจความต่างก่อน แล้วเลือกอุปกรณ์ให้ตรงกับงานได้ง่ายขึ้น
เกร็ดชื่อเรียก : คำว่า Switcher มาจาก "switch" = สลับ/เลือก อุปกรณ์แบบ "4 เข้า 1 ออก" จึงเรียก Switcher เพราะเลือกให้ภาพออกจอทีละแหล่ง (สลับเองหรืออัตโนมัติ) ไม่ได้แสดงทุกแหล่งพร้อมกัน · ส่วน Matrix จับคู่หลายเข้า–หลายออกอิสระ · Multiviewer รวมหลายแหล่งให้เห็นพร้อมกันบนจอเดียว
Switcher / Multiviewer
รุ่นตัวอย่าง และสเปกแนะนำ
Switcher
เลือกออกทีละแหล่ง (หลายเข้า 1 ออก)
4 เข้า → 4 ออก

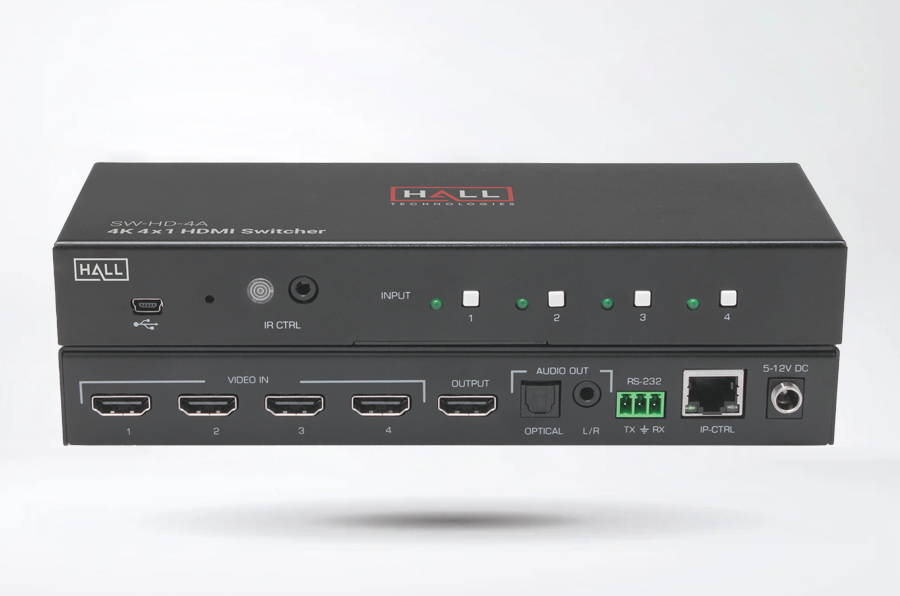

SW-HD-4A
HDMI Switcher (สลับอัตโนมัติ)
สวิตช์ HDMI 4 เข้า 1 ออก สลับแหล่งภาพอัตโนมัติเมื่อมีสัญญาณใหม่ รองรับ 4K60 คมชัดเต็ม เหมาะกับห้องประชุมหรือจุดที่มีหลายเครื่องต่อจอเดียว
| ช่องสัญญาณ | HDMI เข้า 4 · ออก 1 |
| ความละเอียด | สูงสุด 4K60 4:4:4 (UHD) · รองรับ 3D และ Deep Color 36-bit |
| มาตรฐาน | HDMI 2.0 · HDCP 2.2 (และต่ำกว่า) |
| การสลับ | สลับด้วยปุ่ม หรือสลับอัตโนมัติเมื่อพบสัญญาณ (มีโหมดวนสลับ input) |
| เสียง | ส่งผ่านเสียง HDMI + แยกเสียง Analog Stereo และ Digital (SPDIF/Optical) |
| การควบคุม | ปุ่มหน้าเครื่อง · IR · RS-232 (115200) · Telnet · Web GUI |
Matrix
จับคู่หลายเข้า หลายออก อิสระ
4 เข้า → 4 ออก

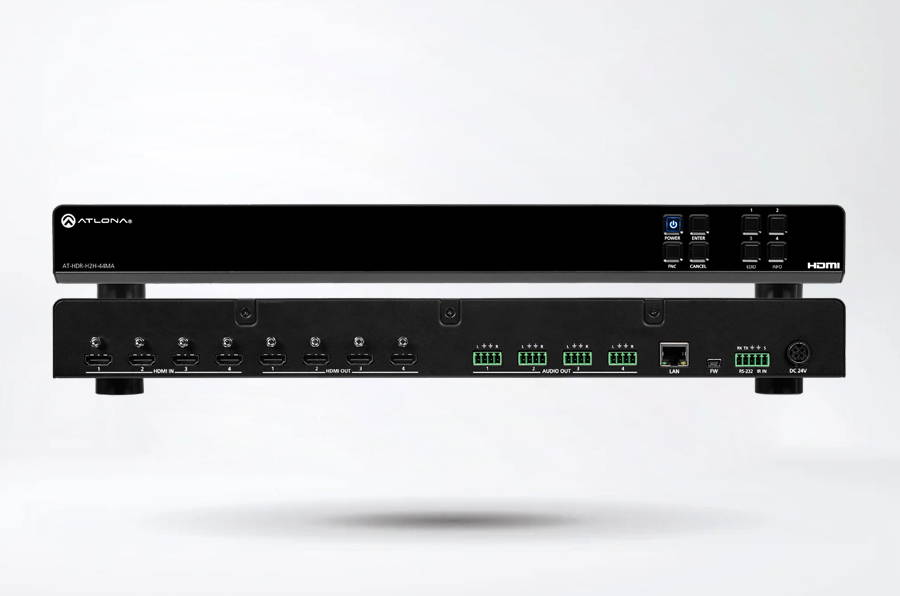

AT-HDR-H2H-44MA
HDMI HDR Matrix Switcher
แมทริกซ์ HDMI 4×4 จับคู่แหล่งภาพกับจอได้อิสระ ส่งภาพต่างกันไปแต่ละจอพร้อมกันได้ รองรับ 4K HDR เต็มรูปแบบ
| ช่องสัญญาณ | HDMI เข้า 4 · ออก 4 (จับคู่อิสระ input–output) |
| ความละเอียด | 4K/60 4:4:4 · สูงสุด 4096×2160 · แบนด์วิดท์ 18 Gbps |
| HDR | HDR10 และ Dolby Vision ที่ 60Hz |
| มาตรฐาน | HDCP 2.2 |
| เสียง | แยกเสียง (De-embed) PCM 2ch ต่อ input + เสียงอะนาล็อกต่อ input |
| การควบคุม | IP/Ethernet · RS-232 · IR · ปุ่มหน้าเครื่อง + จอ LCD |
| ตัวเครื่อง | ติดตั้งแร็ค 1U |
8 เข้า → 8 ออก

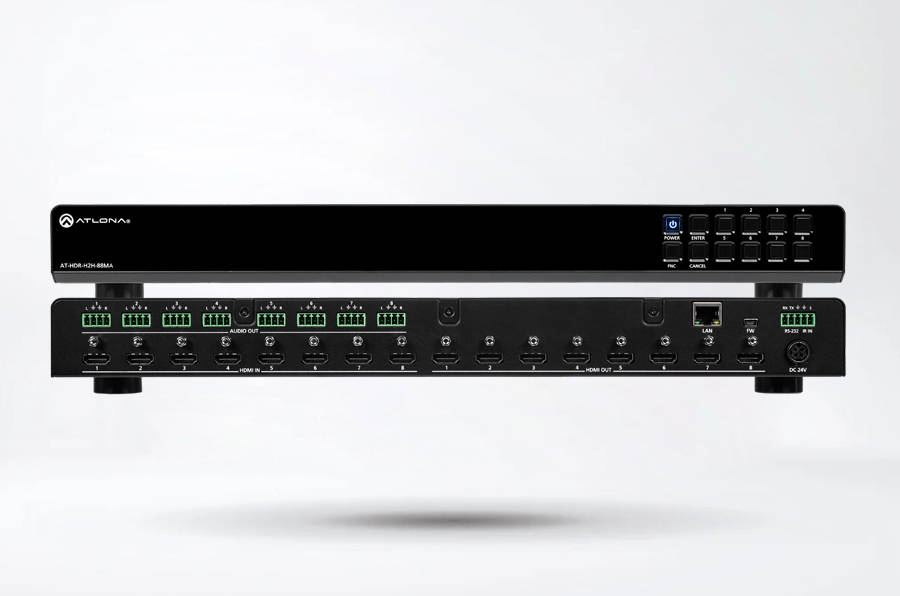

AT-HDR-H2H-88MA
HDMI HDR Matrix Switcher
แมทริกซ์ HDMI 8×8 สำหรับงานที่มีแหล่งภาพและจอจำนวนมาก จับคู่ส่งภาพได้อิสระทุกช่อง รองรับ 4K HDR
| ช่องสัญญาณ | HDMI เข้า 8 · ออก 8 (จับคู่อิสระ input–output) |
| ความละเอียด | สูงสุด 4096×2160 @60Hz · รองรับ 4:4:4 / 4:2:2 / 4:2:0 |
| HDR | HDR10 และ Dolby Vision ที่ 60Hz |
| มาตรฐาน | HDMI 2.0b · HDCP 2.2 |
| เสียง | แยกเสียง (De-embed) 8 ช่อง (4-pin Phoenix) PCM 2ch |
| การควบคุม | Ethernet · RS-232 · IR · ปุ่มหน้าเครื่อง + จอ LCD · Web GUI |
| ตัวเครื่อง | ติดตั้งแร็ค 1U |
Multiviewer
รวมหลายแหล่งให้เห็นพร้อมกันบนจอเดียว
ต่างจาก Switcher ที่เห็นทีละแหล่ง Multiviewer เอาหลายแหล่งมาแสดงพร้อมกันบนจอเดียว แบ่งช่อง/ปรับขนาดหน้าต่างได้ตามงาน
4 เข้า → 1 ออก

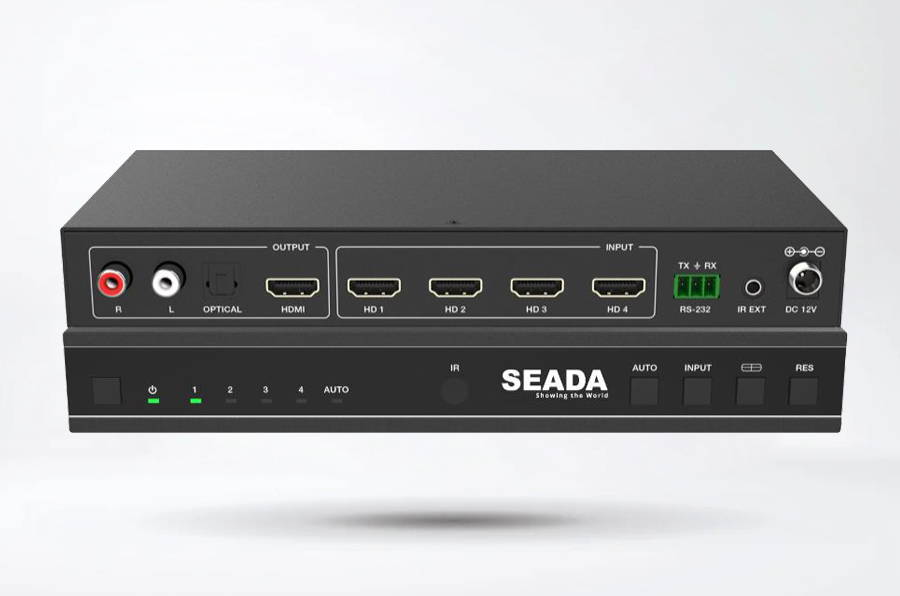

SD-MV-0401P
Multiviewer เห็น 4 แหล่งพร้อมกัน
มัลติวิวเวอร์ 4×1 ตัวกะทัดรัด รวมภาพจาก 4 แหล่งมาแสดงพร้อมกันบนจอเดียว ติดตั้งง่าย ไม่มีพัดลม
| ช่องสัญญาณ | HDMI เข้า 4 · ออก 1 |
| ความละเอียด | สูงสุด 4K@60Hz (ทั้งเข้าและออก) |
| แสดงพร้อมกัน | สูงสุด 4 แหล่งบนจอเดียว · 8 โหมดการแสดงผล |
| การสลับ | Seamless switching + สลับเร็วในโหมด multiview |
| เสียง | แยกเสียง (analog + optical) พร้อมปรับระดับเสียง |
| การควบคุม | ปุ่มหน้าเครื่อง · IR · RS-232 · OSD + EDID management |
| ตัวเครื่อง | 220 × 100 × 30 มม. · ระบายความร้อนแบบ passive (ไม่มีพัดลม) |
5 เข้า → 1 ออก

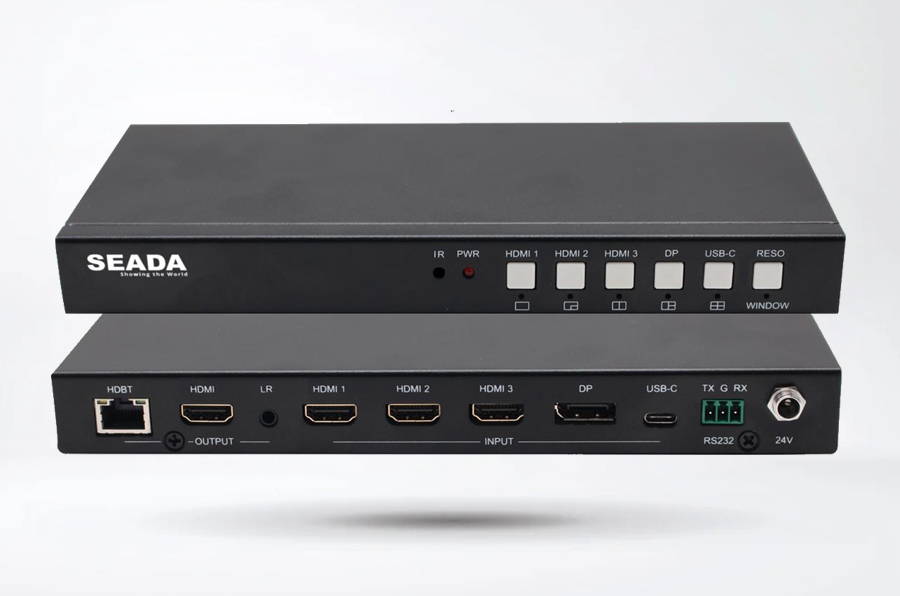

SD-MV-0501P
Multiviewer รับหลายชนิดสัญญาณ + ส่งไกล HDBaseT
มัลติวิวเวอร์ 5 แหล่ง รับสัญญาณได้หลายชนิด (HDMI/DP/USB-C) มีเอาต์พุต HDBaseT ส่งภาพไปจอที่อยู่ไกลผ่านสาย CAT ได้
| ช่องเข้า | HDMI ×3 · DisplayPort ×1 · USB Type-C ×1 |
| ช่องออก | HDMI ×1 · HDBaseT ×1 |
| ความละเอียด | สูงสุด 4K@60Hz (4096×2160@60) |
| แสดงพร้อมกัน | 5 แหล่ง · 5 โหมด multiview · ผัง preset สูงสุด 20 + ปรับเอง |
| ส่งสัญญาณไกล | HDBaseT ผ่านสาย CAT สูงสุด 70 ม.@1080p / 40 ม.@4K |
| การสลับ | Seamless (โหมดจอเดี่ยว) |
| การควบคุม | ซอฟต์แวร์ PC · IR · ปุ่มหน้าเครื่อง · RS-232 · แยกเสียง 3.5mm |
4 เข้า → 1 ออก

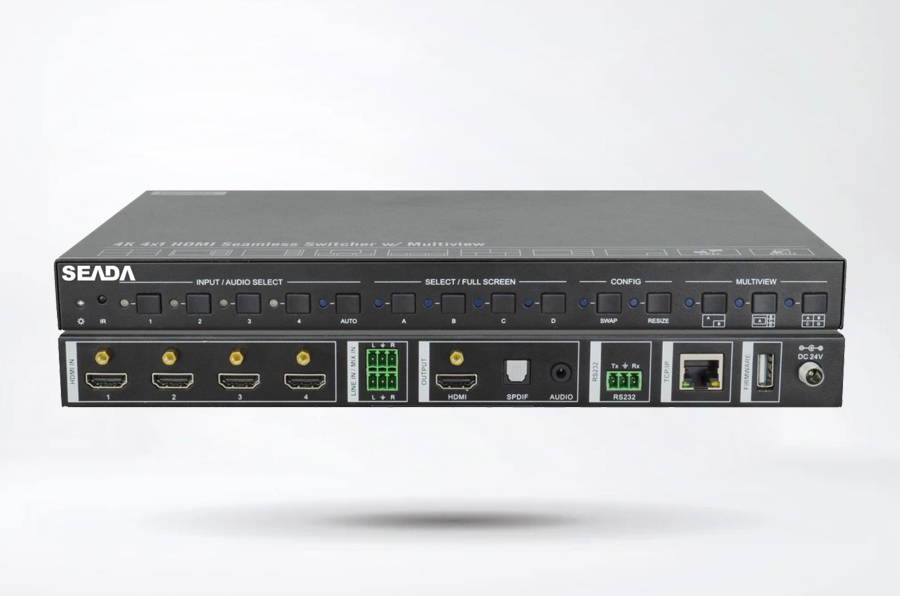

SD-MV-CM41-2
Multiviewer + Audio Mixer
มัลติวิวเวอร์ 4×1 ที่เด่นเรื่องเสียง — ผสมเสียง (Audio Mixing) ได้ในตัว เหมาะกับงานที่ต้องคุมทั้งภาพและเสียงพร้อมกัน
| ช่องสัญญาณ | HDMI เข้า 4 · ออก 1 |
| ความละเอียด | สูงสุด 4K@30Hz 4:4:4 (เข้า) / 4K@30Hz RGB (ออก) |
| แสดงพร้อมกัน | 16 ผังสำเร็จรูป + ปรับเอง 4 ผัง · ปรับขนาดหน้าต่าง 3 ขนาด |
| เสียง | รับ Line-in + Mix-in · ออก SPDIF + Analog · ฝัง/ผสม/แยกเสียงได้ |
| การสลับ | Seamless ระหว่าง 4 input · Auto Scaler ต่อ input |
| มาตรฐาน | HDCP 2.2 |
| การควบคุม | ปุ่มหน้าเครื่อง · IR · Web GUI · RS-232 |
4 เข้า → 2 ออก

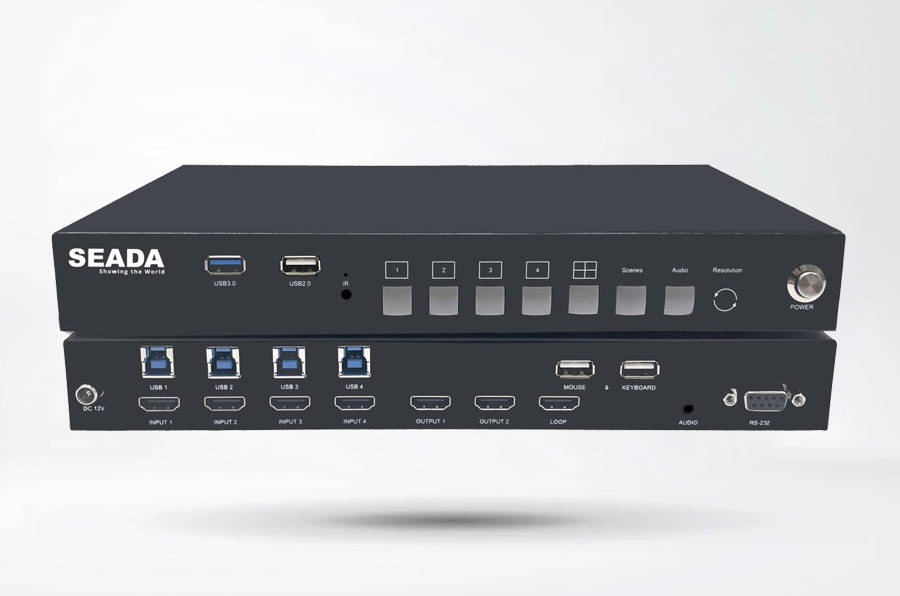

SD-MV-KM43
KVM Multiviewer — คุม 4 คอมด้วยคีย์บอร์ด-เมาส์ชุดเดียว
มัลติวิวเวอร์ที่มี KVM ในตัว — เห็นภาพ 4 คอมพร้อมกัน และควบคุมทั้ง 4 เครื่องด้วยคีย์บอร์ด+เมาส์ชุดเดียว เหมาะกับโต๊ะปฏิบัติการ/ห้องควบคุม
| ช่องสัญญาณ | HDMI 2.0 เข้า 4 · ออก 2 + HDMI loop-out 1 |
| ความละเอียด | สูงสุด 4K@60Hz 4:4:4 (3840×2160@60) |
| แสดงพร้อมกัน | Quad / Triple / Dual / Full view · ปรับตำแหน่ง-ขนาดหน้าต่างได้ |
| KVM | USB Type-B ×4 (ต่อ 4 คอม) · คุม 4 คอมด้วยคีย์บอร์ด+เมาส์ชุดเดียว · แชร์อุปกรณ์ USB ร่วมกัน |
| ผังการแสดงผล | บันทึก/เรียกคืน 3 ผัง |
| การควบคุม | ปุ่มหน้าเครื่อง · IR · คีย์บอร์ด-เมาส์ · RS-232 |
Solution · เลือกให้ตรงกับงาน
งานแบบไหน ใช้ตัวไหน
เริ่มจากคำถามง่าย ๆ คุณมีแหล่งภาพกี่ทาง และจอปลายทางกี่จอ
หลายแหล่ง · จอเดียว
มีหลายเครื่องต่อจอเดียว อยากสลับดูทีละเครื่อง เลือกอัตโนมัติได้เมื่อมีสัญญาณใหม่
SW-HD-4A (4×1 Switcher)

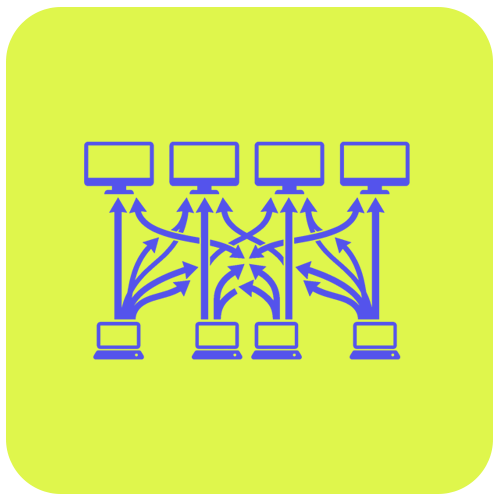

หลายแหล่ง · หลายจอ
มีหลายเครื่องและหลายจอ อยากส่งภาพต่างกันไปแต่ละจอ และสลับจับคู่ได้อิสระ
AT-HDR-H2H-44MA | AT-HDR-H2H-88MA

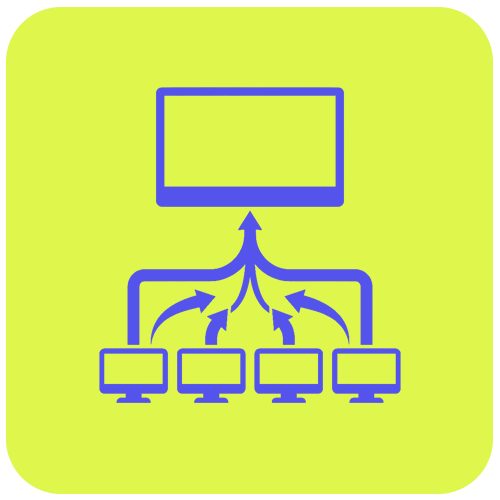

หลายแหล่ง · เห็นพร้อมกันจอเดียว
อยากเห็นหลายแหล่งพร้อมกันบนจอเดียว แบ่งช่อง/ซ้อนภาพ (Multiview) หรือคุมหลายคอมด้วยคีย์บอร์ดชุดเดียว
Seada Multiviewer (SD-MV series) | ผนังจอใหญ่ War Room | LED Controller
เลือกจำนวนช่องอย่างไร
นับ "แหล่งภาพเข้า" และ "จอออก" ที่ต้องใช้จริง แล้วเผื่ออนาคตเล็กน้อย เช่น มี 4 เครื่อง 4 จอ → เลือก 4×4; ถ้าจะขยายเป็น 6–8 เครื่อง/จอ → เลือก 8×8 ไว้ก่อนคุ้มกว่าเปลี่ยนใหม่

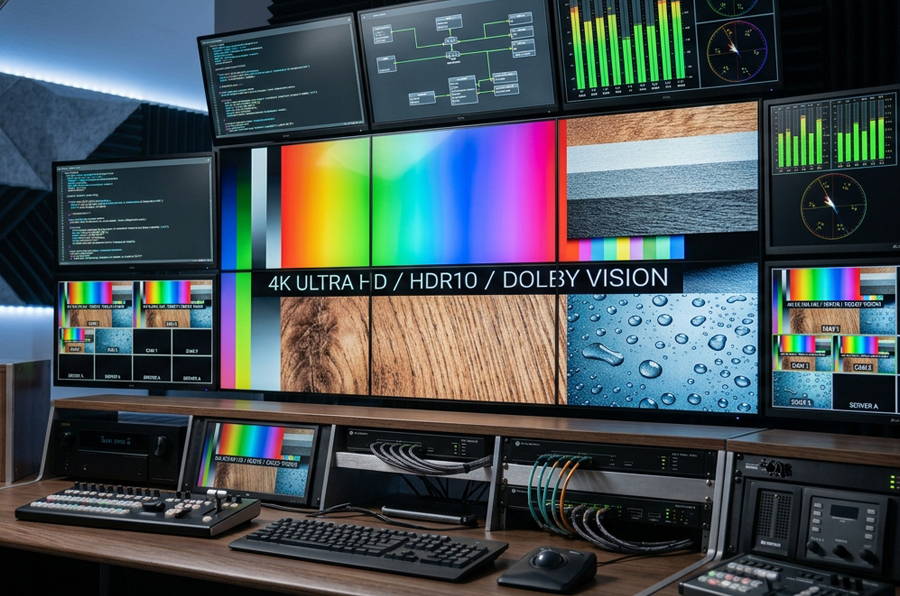

เรื่องภาพและเสียงที่ควรเช็ก
ทั้งสามรุ่นรองรับ 4K · รุ่น Atlona รองรับ HDR10/Dolby Vision และแยกเสียงออกไปเข้าระบบเสียงแยกได้ ส่วน SW-HD-4A มีสลับอัตโนมัติ เหมาะกับห้องที่อยากให้ใช้งานง่าย
ทุกงาน Riverplus ดูแลครบวงจร
ประเมินจำนวนแหล่งภาพ/จอ
นับจำนวนจุดเชื่อมต่อภาพเข้า-ออกให้พอดี และเผื่อขยายในอนาคต
เลือกรุ่นที่พอดี
คัดอุปกรณ์ที่ตรงสเปกการใช้งาน และคุ้มค่ากับงบประมาณที่สุด
ติดตั้ง เดินสาย
ประกอบและจัดวางอุปกรณ์เข้าแร็ค/ตำแหน่งจริงอย่างมืออาชีพ เดินสาย ได้มาตรฐาน
ตั้งค่าเชื่อมต่อ
เซ็ตระบบภาพ เสียง และมอนิเตอร์ให้พร้อมใช้งานร่วมกันได้ทันที
* คำแนะนำเป็นแนวทางทั่วไป · รุ่นที่เหมาะสมขึ้นกับจำนวนช่อง ระยะสาย และงานจริง โปรดสอบถามเจ้าหน้าที่
อยากได้ผนังจอ LED
สำหรับห้องควบคุมของคุณ
ส่งขนาดห้อง ระยะการมอง และแหล่งข้อมูลที่ต้องขึ้นจอมาให้เรา ทีมงานจะช่วยออกแบบขนาดจอ เลือก Pixel Pitch และวางระบบให้เหมาะกับงบประมาณ
